กล่องรวม 1000V DC 3 In 1 Out ชนิดแยก
  • กล่องรวม 1000V DC 3 In 1 Out ชนิดแยกกล่องรวม 1000V DC 3 In 1 Out ชนิดแยก

กล่องรวม 1000V DC 3 In 1 Out ชนิดแยก

กล่องรวมตัวแยกกระแสไฟ DC 1000V แบบ 3 เข้า 1 ออก จัดหาโดยผู้ผลิตในจีน Zhejiang Soutya New Energy LLC ได้รับการออกแบบมาสำหรับระบบไฟฟ้าโซลาร์เซลล์ โดยให้การป้องกันไฟกระชาก การป้องกันการแยกส่วน การป้องกันการรั่วไหล และการป้องกันสายดินที่ฝั่ง DC ของการติดตั้งพลังงานแสงอาทิตย์
▶ การกำหนดค่า: อุปกรณ์ป้องกันไฟกระชากกระแสตรง 1 ตัว; ตัวยึดฟิวส์ DC 6 อัน; สวิตช์แยกกระแสไฟตรงแบบกรง 1 ตัว

ประเภท 1000V DC Combiner Box 3 In 1 Out Isolator จัดจำหน่ายโดยประเทศจีน ผู้ผลิต Zhejiang Soutya New Energy LLC คือเครื่องผสม PV ขนาด 1,000 V DC ตั้งอยู่ในกล่องพีซีที่ทนไฟพร้อมการป้องกัน IP66 ในระยะยาว ความทนทานกลางแจ้ง

ภายในประกอบด้วยอุปกรณ์ป้องกันไฟกระชาก DC หนึ่งตัว ตัวยึดฟิวส์ DC หกตัว และ สวิตช์แยกกระแสไฟตรงแบบกรงหนึ่งตัว มีระบบป้องกันไฟกระชาก กระแสไฟเกิน การป้องกันและฟังก์ชั่นการแยก / การรั่วไหล / สายดินด้วยตนเองที่ปลอดภัยสำหรับ ระบบไฟฟ้าโซลาร์เซลล์สามสาย

พารามิเตอร์ทางเทคนิค

การกำหนดค่า
DC SPD*1 ชิ้น ฟิวส์ DC*6 ชิ้น สวิตช์แยกกระแสไฟตรง*1 ชิ้น
SYS5-40P/2P SYF5-32P เอสวายดีเอสซี-32
▶ แรงดันใช้งานสูงสุด: 1500VDC ▶ มีไฟแสดงสถานะฟิวส์ที่ชัดเจน บัตรประจำตัว ▶ แรงดันไฟฟ้าของฉนวน: 1500VDC
▶ มาตรฐานการปฏิบัติตาม: IEC/EN 61643-31 ▶ พิกัดแรงดันไฟฟ้า: 1000VDC ▶ จัดอันดับปัจจุบัน: 32A
▶ กระแสคายประจุสูงสุด: 40kA ▶ ข้อมูลจำเพาะลิงค์ฟิวส์: 10x38 มม., 16A
ข้อมูลจำเพาะ 3 อินพุต / 1 เอาต์พุต, 1000V DC (การกำหนดค่า 1)
ป้อนข้อมูล 3 วงจร
เอาท์พุต 1 วงจร
แรงดันไฟฟ้าสูงสุด 1,000V
กระแสไฟลัดวงจร DC สูงสุด (อินพุต) 16A (เปลี่ยนได้)
กระแสไฟขาออกสูงสุด 32เอ
พารามิเตอร์กล่องกระจาย
วัสดุ พีซี+เอบีเอส
ระดับการป้องกันน้ำเข้า (IP) IP66
อัตราการป้องกันแรงกระแทก (IK) ไอเค09
ขนาด (ยาว×กว้าง×สูง) จีเอ็นบี F01-12; L270*W220*H102มม
พอร์ตอินพุตสายเคเบิล PG09 เคเบิลแกลนด์ 2.5 - 16 มม.2
พอร์ตเอาท์พุตสายเคเบิล PG21, 2.5 - 16 มม.2
สิ่งแวดล้อม
อุณหภูมิในการทำงาน -20°ซ - +60°ซ
ความชื้น 99%
ระดับความสูง 2000ม
วิธีการติดตั้ง ติดผนัง

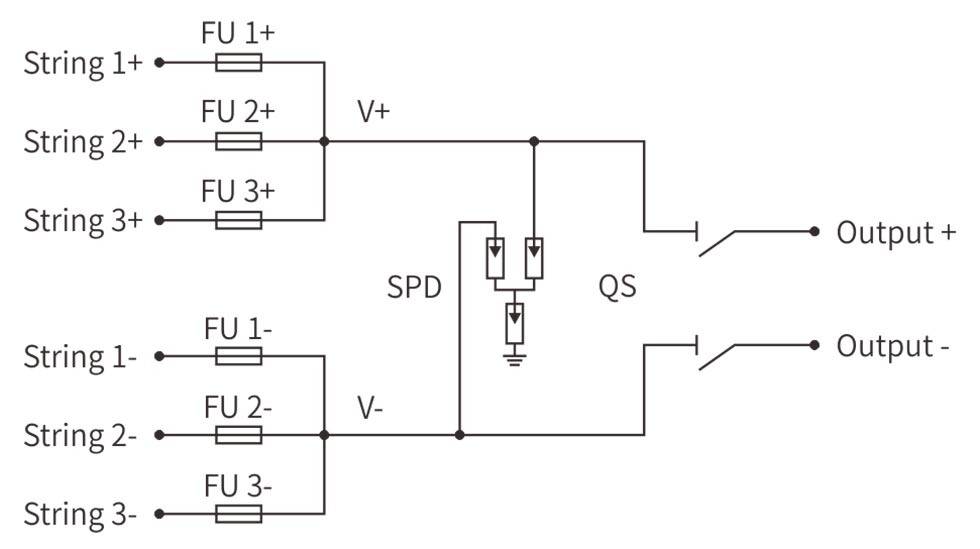

แผนภาพการเดินสายไฟ

1000V DC Combiner Box 3 In 1 Out Isolator type

สถานการณ์การใช้งาน

1.ระบบหลังคาเชิงพาณิชย์ขนาดกลาง

เหมาะสำหรับห้างสรรพสินค้า อาคารโรงงาน และศูนย์การค้าด้วย การกำหนดค่าสตริง PV สามแบบ เครื่องแยกไอโซเลเตอร์แบบกรงให้ความน่าเชื่อถือ การตัดการเชื่อมต่อด้วยตนเองเพื่อการบำรุงรักษา ในขณะที่ฟิวส์ DC หกตัวช่วยให้มั่นใจได้ การป้องกันสาย

2.การประยุกต์ใช้พลังงานแสงอาทิตย์ในโรงงานอุตสาหกรรม

เหมาะสำหรับโรงงานผลิตและสวนอุตสาหกรรมที่ต้องการ PV จำนวน 3 ตัว อินพุตสตริง สวิตช์แยกกระแสไฟสำหรับงานหนักรองรับการทำงานบ่อยครั้ง และระบบป้องกันที่ครอบคลุมช่วยให้มั่นใจในความปลอดภัยของอุปกรณ์ สภาพแวดล้อมทางอุตสาหกรรม

3.สถานีไฟฟ้าพลังเกษตร

เหมาะสำหรับโครงการพลังงานแสงอาทิตย์เพื่อการเกษตรขนาดใหญ่เช่น ระบบชลประทานและแหล่งจ่ายไฟในฟาร์ม ระดับการป้องกัน IP66 ทนทานต่อสภาพแวดล้อมในชนบทที่รุนแรงในขณะที่ยังคงประสิทธิภาพที่เชื่อถือได้

4. โครงการพลังงานแสงอาทิตย์ระดับสาธารณูปโภค

ออกแบบมาสำหรับโซลาร์ฟาร์มขนาดเล็กที่มีสายสามสาย การกำหนดค่า อุปกรณ์ป้องกันไฟกระชากป้องกันความเสียหายจากฟ้าผ่าและ สวิตช์แยกช่วยให้สามารถดำเนินการบำรุงรักษาได้อย่างปลอดภัย

5.ระบบไฟฟ้าพื้นที่ห่างไกล

จำเป็นสำหรับสถานีฐานการสื่อสารระยะไกลและระบบไฟฟ้านอกโครงข่าย โครงสร้างที่แข็งแกร่งช่วยให้มั่นใจได้ถึงความทนทานในสภาพอากาศที่รุนแรง ในขณะที่ชุดการป้องกันที่สมบูรณ์รับประกันความน่าเชื่อถือของระบบ

Zhejiang Soutya New Energy LLCZhejiang Soutya New Energy LLC

แท็กยอดนิยม: กล่องรวม 1000V DC 3 In 1 Out ชนิดแยก
