กล่อง Combiner 1000V DC 2 In 1 Out ประเภท MCB

กล่อง Combiner Box 1000V DC 2 In 1 Out MCB จัดจำหน่ายโดยประเทศจีน ผู้ผลิต Zhejiang Soutya New Energy LLC เป็นเซลล์แสงอาทิตย์ขนาด 1,000 V DC หน่วยรวมสตริงที่สร้างขึ้นเพื่อการบริการกลางแจ้งขนาดกะทัดรัดและมีประสิทธิภาพสูง ขึ้นรูปจากโพลีคาร์บอเนตที่มีความเสถียรต่อรังสี UV และปิดผนึกตามมาตรฐาน IP65 ปกป้องส่วนประกอบภายในจากฝุ่น ความชื้น และแสงอาทิตย์ที่ยาวนาน การสัมผัส ภายในมีตัวยึดฟิวส์ DC สี่ตัวให้การป้องกันกระแสไฟเกิน สตริงอินพุตสองสาย ซึ่งเป็นแคลมป์อุปกรณ์ป้องกันไฟกระชากกระแสตรงคลาส II (SPD) เกิดขึ้น ทรานเซียนท์ และเบรกเกอร์วงจรขนาดเล็ก DC สองขั้วเดี่ยว (MCB) ให้ทั้งการสลับโหลดและการแยกไฟฟ้าลัดวงจร โรงงาน-pre-wired บัสเชิงบวก ลบ และ PE รับประกันความเท่าเทียมกันของอิมพีแดนซ์ต่ำ ในขณะที่การกำหนดค่า 2-in 1-out ช่วยให้การเดินสายเคเบิลมีขนาดเล็กลง อาร์เรย์ย่อยบนชั้นดาดฟ้าหรือสามสาย การออกแบบให้การแตกหักที่ปลอดภัยและมองเห็นได้ การแยกการบำรุงรักษาและการป้องกันระดับสตริงที่จำเป็นภายใน ประหยัดพื้นที่ ติดผนังได้

พารามิเตอร์ทางเทคนิค

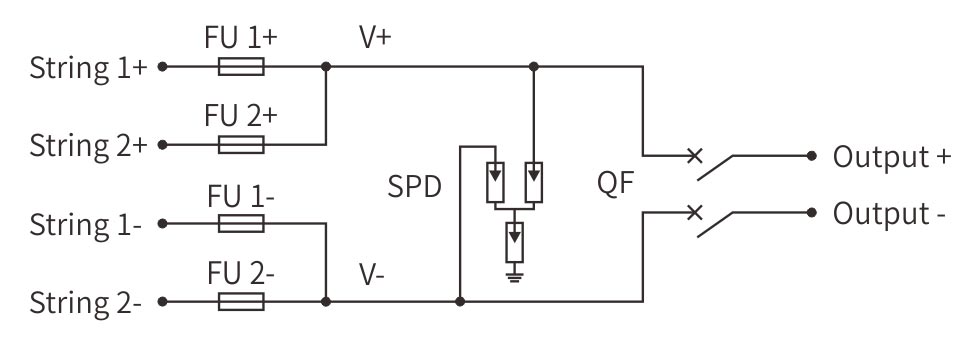

แผนภาพการเดินสายไฟ

สถานการณ์การใช้งาน

1.การรวมสตริง PV – อาร์เรย์บนหลังคาขนาดเล็ก

ติดตั้งไว้ใต้โมดูลหรือบนผนังเชิงเทิน กล่องจะรวมสาย PV สองเส้นเข้าด้วยกัน ให้เป็นเอาต์พุต DC เดียว ตัวยึดฟิวส์สี่ตัวมีสายแยกกัน การป้องกันกระแสเกิน ในขณะที่แคลมป์ Class II SPD ทำให้เกิดไฟกระชาก กิจกรรมฟ้าผ่าในบริเวณใกล้เคียง MCB ที่ควบคุมด้านหน้าให้การแตกหักที่มองเห็นได้ การแยกส่วนช่วยให้สามารถล็อคได้อย่างปลอดภัยระหว่างการบำรุงรักษาอินเวอร์เตอร์หรือบนหลังคา การแทรกแซง

2. เครื่องป้อน DC ทางการเกษตร - ระบบชลประทานและปศุสัตว์

ติดตั้งบนผนังในโรงสูบน้ำหรือโรงนาในห้องใต้หลังคา หน่วยจ่ายไฟจากพลังงานแสงอาทิตย์ DC ถึงปั๊มไร้แปรงและอุปกรณ์รีดนม การปิดผนึกระดับ IP66 ไม่รวมเกรน ฝุ่นและน้ำล้างแรงดันสูง และ MCB ในตัวช่วยให้ทำงานได้อย่างรวดเร็ว ปิดเครื่องก่อนการตรวจสอบอุปกรณ์ตามฤดูกาลหรือการเปลี่ยนสายพาน

3.ที่พักพิงโทรคมนาคมระยะไกล – พลังการสื่อสารที่สำคัญ

Combiner ซึ่งติดตั้งอยู่ภายในทาวเวอร์คอมพาวด์จะป้อนบัสบาร์ DC ที่กำลังจ่ายไฟ หัววิทยุและแบตเตอรี SPD ปกป้องอุปกรณ์อิเล็กทรอนิกส์ RF ที่ละเอียดอ่อน ป้องกันแรงดันไฟฟ้าเกินชั่วคราว ในขณะที่ MCB ทำหน้าที่เป็นตัวตัดการเชื่อมต่อเฉพาะที่ สำหรับช่างเทคนิคที่ทำการวัดการต่อลงดินของทาวเวอร์หรือการเปลี่ยนวงจรเรียงกระแส

4.อาร์เรย์คลัสเตอร์ที่อยู่อาศัย – สาขา PV ของบล็อกอพาร์ตเมนต์

แก้ไขภายในตู้มิเตอร์หรือโครงหลังคาห้องใต้หลังคา ตู้จะรวมเข้าด้วยกัน สตริงโมดูลสองชุดสำหรับการใช้งานอินเวอร์เตอร์ที่ใช้ร่วมกัน โพลีคาร์บอเนตทนไฟและ การหลอมรวมระดับสตริงช่วยเพิ่มความปลอดภัยในอาคารที่มีประชากร และ MCB มอบให้ เจ้าหน้าที่เผชิญเหตุฉุกเฉินจะมีจุดที่มีป้ายกำกับเพียงจุดเดียวเพื่อแยกฝั่ง DC ในระหว่าง เหตุการณ์ไฟไหม้

5. โหนดไมโครกริดอุตสาหกรรม - วงจรสำรองและการตัดยอด

ติดตั้งแบบมีหน้าแปลนบนรางเลื่อนที่เชื่อมต่อ PV กับเครื่องชาร์จรถยกหรือชั้นวาง PLC กล่องนี้สามารถรองรับอินพุตพลังงานแสงอาทิตย์ได้ 15 กิโลวัตต์ ความสามารถแบบสตริงคู่ตรงกัน โปรไฟล์ความต้องการโกนสูงสุดและโล่คู่ SPD + MCB ที่ประสานกัน ไดรฟ์ที่ละเอียดอ่อนจากทั้งกริดเดือยและเสียงสับเปลี่ยนของอินเวอร์เตอร์
