กล่อง Combiner 1000V DC 1 เข้า 1 ออกประเภท MCB

กล่อง Combiner DC 1000V ประเภท 1 เข้า 1 ออก MCB จัดหาโดยผู้ผลิตในจีน Zhejiang Soutya New Energy LLC ได้รับการออกแบบมาสำหรับระบบ PV แบบสตริงเดี่ยว ให้การป้องกันไฟกระชากและการป้องกันการโอเวอร์โหลดที่ฝั่ง DC ของการติดตั้งพลังงานแสงอาทิตย์
การกำหนดค่า ▶: อุปกรณ์ป้องกันไฟกระชาก DC 1 ชิ้น; ตัวยึดฟิวส์ DC 2 อัน; เบรกเกอร์วงจรขนาดเล็ก 1 กระแสตรง

ส่งคำถาม

รายละเอียดสินค้า

กล่อง Combiner 1000V DC 1 เข้า 1 ออก MCB จัดหาโดยจีน ผู้ผลิต Zhejiang Soutya New Energy LLC เป็นหน่วยรวม PV ขนาด 1,000 V DC โดดเด่นด้วยตู้พีซีที่ทนไฟและการป้องกัน IP66 ที่ช่วยให้มั่นใจได้ ความทนทานสูงและประสิทธิภาพกลางแจ้งที่เชื่อถือได้ อุปกรณ์บูรณาการ ส่วนประกอบด้านความปลอดภัยที่สำคัญ ได้แก่ อุปกรณ์ป้องกันไฟกระชากกระแสตรง ฟิวส์กระแสตรง และเบรกเกอร์วงจรขนาดเล็ก DC 4 ขั้ว มันถูกออกแบบมาเพื่อ ให้การป้องกันกระแสไฟเกินและแรงดันไฟฟ้าเกินที่ครอบคลุม ระบบไฟฟ้าโซลาร์เซลล์สายเดี่ยว

พารามิเตอร์ทางเทคนิค

การกำหนดค่า
DC SPD*1 ชิ้น	ตัวยึดฟิวส์ DC*2 ชิ้น	กระแสตรง MCB*1 ชิ้น
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
▶ แรงดันใช้งานสูงสุด: 1500VDC	▶ มีไฟแสดงสถานะฟิวส์ที่ชัดเจน บัตรประจำตัว	▶ ป้องกันการโอเวอร์โหลดและการลัดวงจร
▶ มาตรฐานการปฏิบัติตาม: IEC/EN 61643-31	▶ พิกัดแรงดันไฟฟ้า: 1000VDC	▶ การป้องกันแบบสองทิศทางแบบไม่โพลาไรซ์เพื่อให้ง่ายขึ้น สายไฟ
▶ กระแสคายประจุสูงสุด: 40kA	▶ ข้อมูลจำเพาะลิงค์ฟิวส์: 10x38 มม., 20A	▶ มาตรฐานการปฏิบัติตาม: IEC/EN 60947-2

ข้อมูลจำเพาะ	1 อินพุต / 1 เอาต์พุต, 1000V DC (การกำหนดค่า 2)
ป้อนข้อมูล	1 วงจร
เอาท์พุต	1 วงจร
แรงดันไฟฟ้าสูงสุด	500V	1,000V
กระแสไฟลัดวงจร DC สูงสุด (อินพุต)	16เอ	16เอ
กระแสไฟขาออกสูงสุด	63ก	40เอ
พารามิเตอร์กล่องกระจาย
วัสดุ	พีซี+เอบีเอส
ระดับการป้องกันน้ำเข้า (IP)	IP66
อัตราการป้องกันแรงกระแทก (IK)	ไอเค09
ขนาด (ยาว×กว้าง×สูง)	จีเอ็นบี F01-9; L219ก200ส102มม
พอร์ตอินพุตสายเคเบิล	PG09, 2.5 - 16มม.2
พอร์ตเอาท์พุตสายเคเบิล	PG21, 2.5 - 16 มม.2
สิ่งแวดล้อม
อุณหภูมิในการทำงาน	-20°ซ - +60°ซ
ความชื้น	99%
ระดับความสูง	2000ม
วิธีการติดตั้ง	ติดผนัง

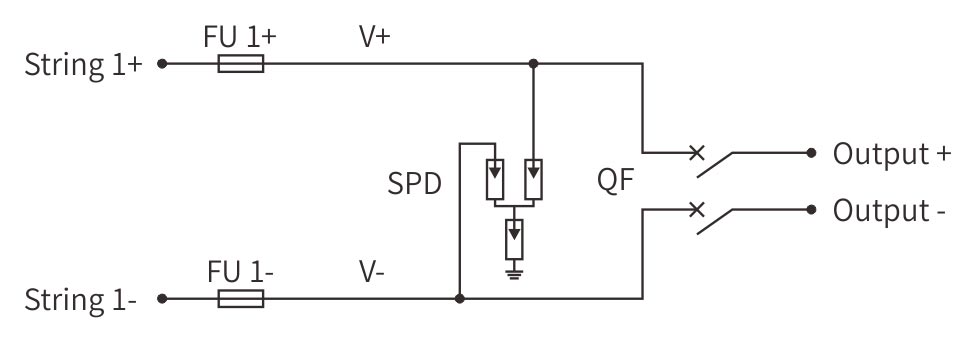

แผนภาพการเดินสายไฟ

1000V DC Combiner Box 1 In 1 Out MCB type

สถานการณ์การใช้งาน

1.พลังงานแสงอาทิตย์บนชั้นดาดฟ้าที่อยู่อาศัย

เหมาะสำหรับโฮมอาร์เรย์แบบสายเดี่ยวที่พื้นที่หลังคามีจำกัด ดีซี กล่องรวมสัญญาณ 1000V 1 in 1 out พร้อมอุปกรณ์ป้องกันไฟกระชาก ตัวยึดฟิวส์ และ เบรกเกอร์วงจรขนาดเล็กช่วยให้เจ้าของบ้านมีคอลเลกชัน DC ที่ป้องกันไฟกระชากได้อย่างปลอดภัย และวิธีที่รวดเร็วในการแยกเพื่อทำความสะอาดหรือรับบริการ

2.หลังคาพาณิชย์ขนาดเล็ก

สร้างขึ้นสำหรับเวิร์กช็อปและสำนักงานที่มีอาร์เรย์สายเดี่ยวบนแต่ละหลังคา ด้าน กล่อง IP66 เลื่อนเข้ามุมแคบ และมีเบรกเกอร์ในตัวช่วยให้เปิดได้ ช่างไฟฟ้าจะแยกวงจรภายในไม่กี่วินาทีเพื่อเปลี่ยนอินเวอร์เตอร์หรือทำกิจวัตรประจำวัน การบำรุงรักษา

3.เคบินและสถานีสูบน้ำแบบออฟกริด

การ์ดขนาดพกพาสำหรับห้องโดยสารระยะไกล ปั๊มปศุสัตว์ และไมโครกริด หนึ่ง สายไฟเข้า, สายไฟออก 1 สาย, กระแสไฟ 1000 V—ปกป้องคอนโทรลเลอร์จากฟ้าผ่า ไฟกระชากและข้อผิดพลาดของสายเคเบิล แต่ยังพลิกกลับด้วยการสลับเพียงครั้งเดียวเมื่อไซต์อยู่ ไม่ต้องดูแล

4.เสาโทรคมนาคมและอุปกรณ์ระยะไกล

เลื่อนเข้าไปในกระท่อมแบตเตอรี่หรือชั้นวางแบบติดเสาได้อย่างง่ายดายเพื่อจ่ายไฟให้กับวงจรเรียงกระแส 48 V จากสายไฟฟ้าแรงสูงเส้นเดียว SPD ดูดซับแรงกระแทก ฟิวส์แยกข้อบกพร่อง และ MCB ช่วยให้ลูกเรือบนหอคอยมองเห็นจุดพักที่มองเห็นได้ก่อนที่จะปีนขึ้นไป

5. จำหน่ายไฟถนนพลังงานแสงอาทิตย์

ติดตั้งโดยมองไม่เห็นด้านหลังแผงเสาไฟแบบแยกเดี่ยวหรือแบบผูกตาราง ที่ กล่อง 1 สายช่วยปกป้องไดรเวอร์ LED จากไฟกระชาก ละลายข้อผิดพลาดอย่างปลอดภัยใน ฟิวส์และให้เจ้าหน้าที่ซ่อมบำรุงตัดไฟที่เสาโดยไม่ต้องกลับไป ห้องควบคุม
