กล่องตรวจสอบ PV SYCM7 กล่องหุ้ม IP65 จัดหาโดย Zhejiang Soutya New Energy LLC ผู้ผลิตในจีน ประกอบด้วย ตัวรวบรวมข้อมูลเฉพาะสำหรับแพลตฟอร์มการจัดการติดตามระบบพลังงานแสงอาทิตย์และการจัดเก็บพลังงาน มันช่วยให้ การรวมอินเทอร์เฟซ การแปลงโปรโตคอล การรวบรวมข้อมูล การจัดเก็บข้อมูล การตรวจสอบแบบรวมศูนย์ และแบบรวมศูนย์ การบำรุงรักษาอุปกรณ์ต่างๆ ภายในระบบไฟฟ้าโซลาร์เซลล์และกักเก็บพลังงาน

แอปพลิเคชั่นเครือข่าย

ใช้ได้กับระบบไฟฟ้าโซลาร์เซลล์และการจัดเก็บพลังงาน:

1.รองรับการทำงาน Near-end ผ่านแอพมือถือผ่าน WLAN ในตัว
2.รองรับเครือข่าย viaRs485:
- เชื่อมต่อกับอินเวอร์เตอร์ของ Huawei, PID และอุปกรณ์อื่นๆ
- เชื่อมต่อกับอินเวอร์เตอร์ของบริษัทอื่น เครื่องมือตรวจสอบสภาพแวดล้อม สถานีย่อยแบบบ็อกซ์ (STS) และมิเตอร์โดยใช้ โปรโตคอล Modbus-RTU มาตรฐาน - เชื่อมต่อกับมิเตอร์โดยใช้โปรโตคอล DL/T645
- เชื่อมต่อกับอุปกรณ์โดยใช้โปรโตคอลมาตรฐาน IEC103
3.รองรับเครือข่ายผ่านอีเทอร์เน็ตเพื่อเชื่อมต่ออินเวอร์เตอร์,ตัวควบคุมการจัดเก็บพลังงานอัจฉริยะ (Smart PCS),อัจฉริยะ ระบบจัดเก็บพลังงานแบบสตริง MBUS CCO และ STS
4. รองรับเครือข่าย MBUS เพื่อเชื่อมต่ออินเวอร์เตอร์ของ Huawei และ PID-PVBOX ที่รองรับการสื่อสาร MBUS
5. รองรับเครือข่ายซ้ำซ้อนสองระนาบเพื่อการส่งสัญญาณที่เชื่อถือได้
6.รองรับการเชื่อมต่อกับระบบการจัดการ:
- เชื่อมต่อกับระบบการจัดการหรืออุปกรณ์ของบุคคลที่สามโดยใช้โปรโตคอล Modbus-TCP ผ่านเครือข่ายแบบมีสายหรือไร้สาย
- เชื่อมต่อกับระบบการจัดการหรืออุปกรณ์ของบริษัทอื่นโดยใช้โปรโตคอล IEC104 ผ่านเครือข่ายแบบมีสายในเครือข่ายท้องถิ่น
- เชื่อมต่อกับระบบการจัดการหรืออุปกรณ์ของบุคคลที่สามโดยใช้โปรโตคอล GOOSE ผ่านเครือข่ายแบบมีสาย

บันทึก:
ไม่รองรับเครือข่ายผ่านเครือข่ายส่วนตัว 4G/3G/2G หรือ LTE เพื่อเชื่อมต่อกับระบบการจัดการโดยใช้โปรโตคอล IEC104

สถานการณ์เครือข่ายทั่วไป

รองรับเครือข่ายไฟเบอร์ริง เครือข่ายไฟเบอร์สตาร์ และเครือข่ายอีเทอร์เน็ตสตาร์

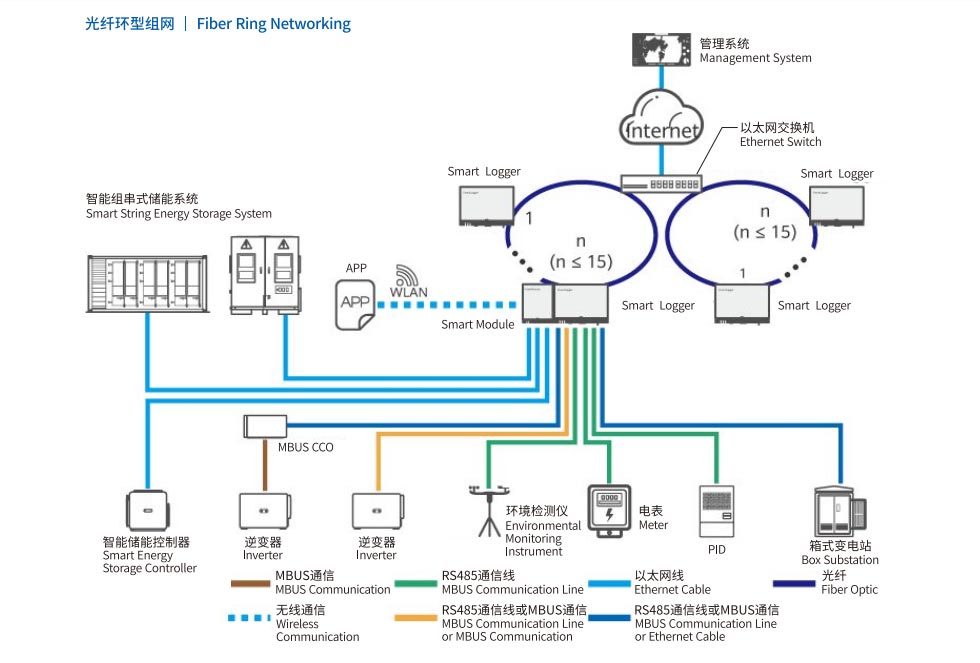

1.เครือข่ายวงแหวนไฟเบอร์

บันทึก:
เครือข่ายวงแหวนไฟเบอร์ที่ประกอบด้วย SmartLoggers สามารถเชื่อมต่อ SmartLoggers ได้สูงสุด 15 ตัว ซึ่งแต่ละตัวสามารถเชื่อมต่อได้ อินเวอร์เตอร์ เครื่องมือตรวจสอบสภาพแวดล้อม มิเตอร์ และอุปกรณ์อื่นๆ
สวิตช์ไฟเบอร์ต้องรองรับโปรโตคอล RSTP มาตรฐานและเปิดใช้งานอยู่ ตั้งค่าลำดับความสำคัญบริดจ์ของสวิตช์ให้สูงกว่า 0x8000 ของ SmartLogger (แนะนำ: 0x7000 ยิ่งค่าต่ำ ลำดับความสำคัญของบริดจ์ก็จะยิ่งสูงขึ้น) การกำหนดค่า ควรปรึกษาวิธีการสำหรับ RSTP และลำดับความสำคัญของบริดจ์กับผู้ผลิต หากสวิตช์ไม่รองรับ RSTP สวิตช์จะ เครือข่ายวงแหวนไฟเบอร์จะต้องถูกแปลงเป็นโทโพโลยีแบบลูกโซ่หรือแบบดาว
เครือข่ายวงแหวนไฟเบอร์หลายเครือข่ายสามารถรวมเข้าด้วยกันผ่านสวิตช์อีเธอร์เน็ต จากนั้นเชื่อมต่อกับระบบการจัดการ

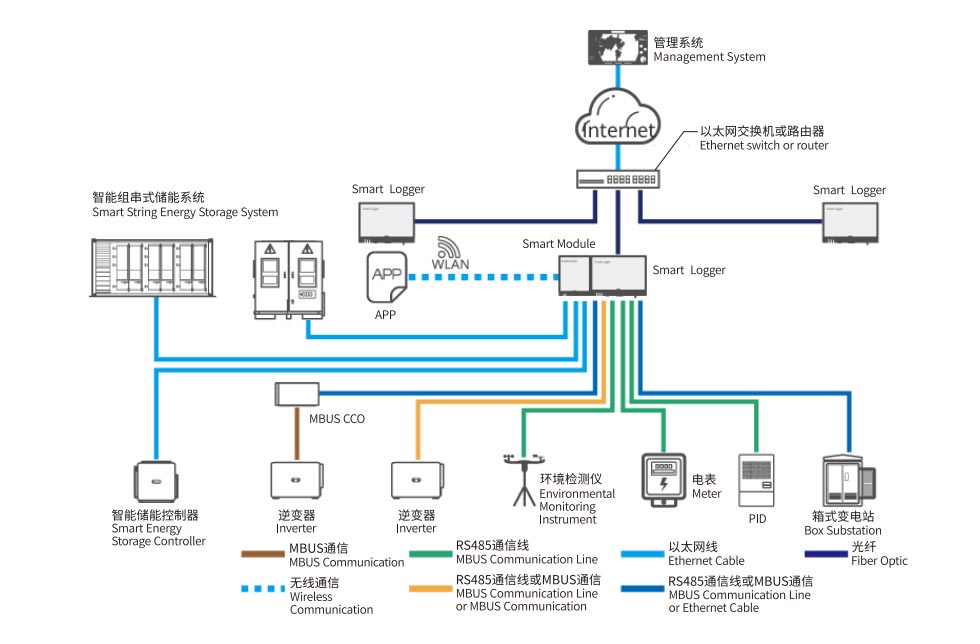

2. เครือข่ายไฟเบอร์หรืออีเธอร์เน็ตสตาร์

บันทึก:
SmartLogger หลายตัวสามารถรวมเข้าด้วยกันผ่านสวิตช์อีเธอร์เน็ต จากนั้นเชื่อมต่อกับระบบการจัดการ
เมื่อเชื่อมต่อ SmartLoggers กับสวิตช์อีเธอร์เน็ตผ่านไฟเบอร์ ระยะการสื่อสารสูงสุดคือ 12 กิโลเมตร (ด้วย โมดูลออปติคัลเสริม 100 Mbps) หรือ 10 กิโลเมตร (พร้อมโมดูลออปติคัลเสริม 1 Gbps) เมื่อเชื่อมต่อผ่านอีเธอร์เน็ต สายเคเบิลระยะทางสูงสุดคือ 100 เมตร

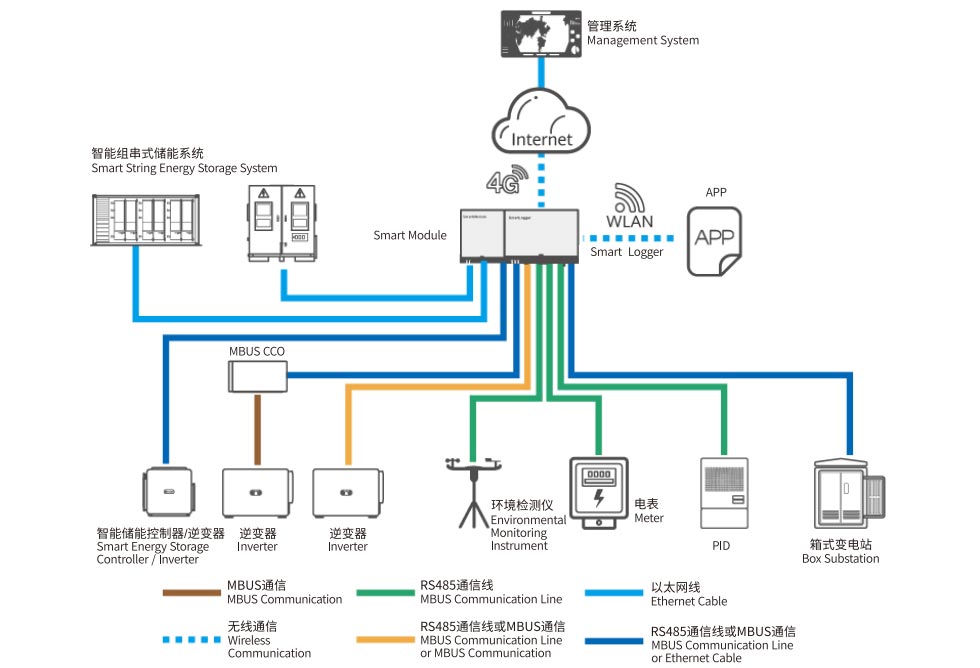

SmartLogger รองรับเครือข่ายไร้สายรวมถึงเครือข่ายส่วนตัว 4G/3G/2G และ LTE

เครือข่าย 3.4G

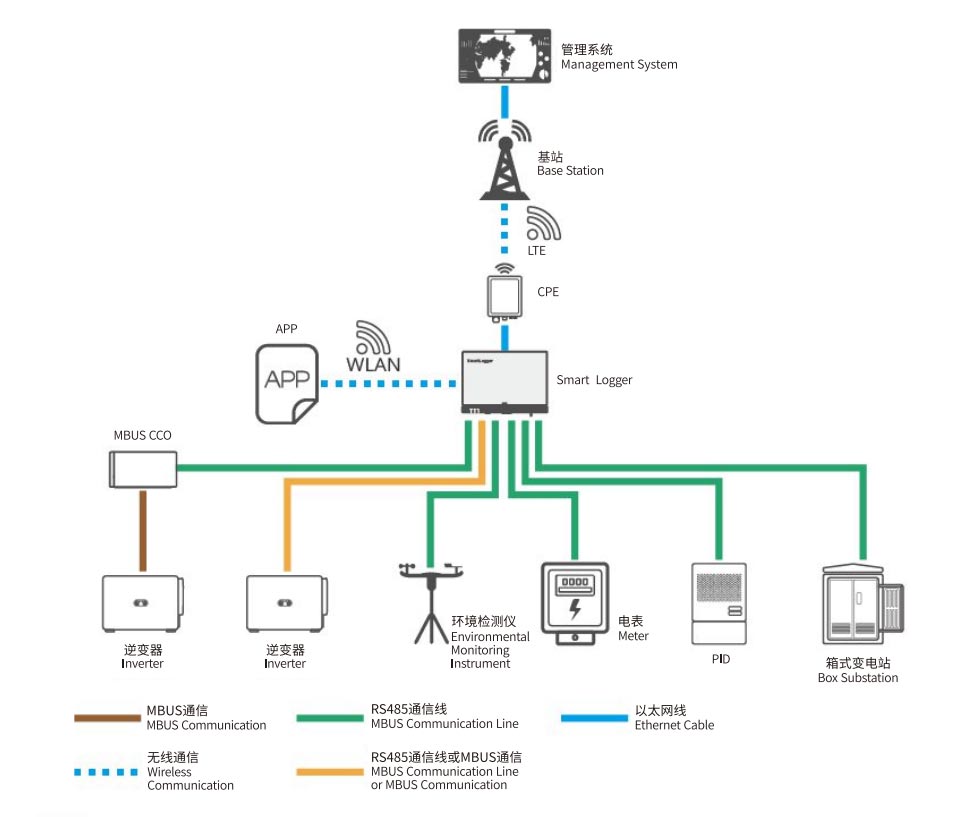

4.LTE เครือข่ายส่วนตัวเครือข่าย

บันทึก:
พอร์ต WAN ของ SmartLogger เชื่อมต่อกับ CPE (อุปกรณ์ในสถานที่ของลูกค้า) ผ่านโมดูล POE และไฟกระชาก POE ผู้พิทักษ์
ที่อยู่ IP ของ SmartLogger และที่อยู่ IP ของ CPE จะต้องตั้งค่าภายในเครือข่ายย่อยเดียวกัน
