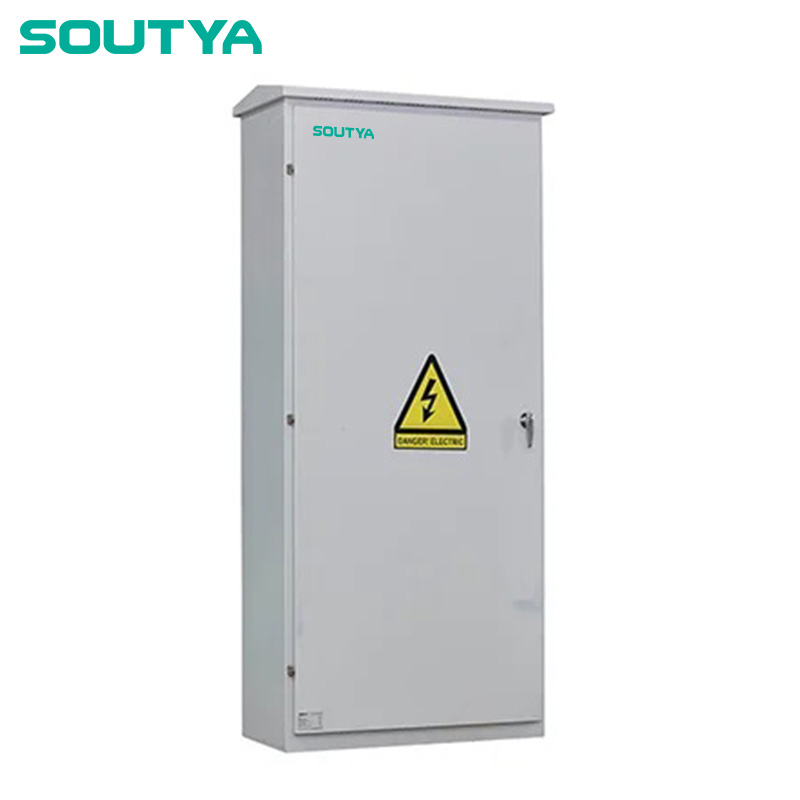

กล่องรวมไฟ AC 690V 4 เข้า 1 ออก

กล่อง Combiner AC 690V 4 In 1 Out จัดทำโดย Zhejiang ผู้ผลิตในจีน Soutya New Energy LLC เป็นหน่วยรวมอินเวอร์เตอร์สามเฟส 690V สร้างด้วยโครงเหล็กเคลือบผงป้องกันรังสียูวีและ IP65 / การปิดผนึกระดับ IK10 เพื่อประสิทธิภาพการทำงานกลางแจ้งที่ทนทาน บ้านล้อมรอบ เซอร์กิตเบรกเกอร์เคสขึ้นรูป AC 4 ขั้ว (160-250A ) สี่ตัวที่ให้มา การป้องกันกระแสเกินและไฟฟ้าลัดวงจรส่วนบุคคลสำหรับอินพุตอินเวอร์เตอร์แต่ละตัว ในขณะที่เซอร์กิตเบรกเกอร์แบบขึ้นรูป AC 4 ขั้วเดี่ยว (630-1000A ) ให้ การแยกส่วนแบบมองเห็นได้และการป้องกันการโอเวอร์โหลดสำหรับเอาต์พุตรวม บัสบาร์ทองแดง L1, L2, L3, N และ PE ที่ต่อสายจากโรงงานช่วยให้มั่นใจได้ถึงความน่าเชื่อถือ ความสามารถในการรองรับกระแสไฟและการยึดเหนี่ยวศักย์ไฟฟ้าเท่ากัน และแบบที่ 2 4 ในตัว อุปกรณ์ป้องกันไฟกระชากไฟกระชากแบบเสา 690V AC ป้องกันฟ้าผ่า ไฟกระชาก ออกแบบมาสำหรับอินเวอร์เตอร์สตริงพลังงานแสงอาทิตย์สูงสุดสี่ตัว (4*110-138kW) ให้การรวม AC ที่จำเป็น การป้องกันไฟกระชาก และความปลอดภัยในการบำรุงรักษา

สถานการณ์การใช้งาน

1. บล็อกติดกราวด์เครื่องชั่งอเนกประสงค์ (320–550 kW)

อินพุต MCCB 160–250A สี่ช่องยอมรับสตริงอินเวอร์เตอร์ 138 kW ได้สูงสุดสี่ตัว ที่ เอาต์พุต MCCB 1000 A ป้อนสถานีหม้อแปลง MV ซึ่งช่วยลดการเดินสายเคเบิลและ ต้นทุนการขุดร่องทั่วสวนพลังงานแสงอาทิตย์ขนาดใหญ่

2. ไถลกลางอินเวอร์เตอร์

กล่องนี้ติดตั้งอยู่บนเฟรมเดียวกันกับอินเวอร์เตอร์ โดยทำหน้าที่เป็น "ฮับ AC เฉพาะที่" — การขนานเอาท์พุทอินเวอร์เตอร์สี่ตัวก่อนที่สายเคเบิลขนาดใหญ่เส้นเดียวจะวิ่งไปที่ วงแหวนหลักช่วยลดการเดินสายไฟแบบลื่นไถลและการเข้าถึงการบำรุงรักษา

3. อาร์เรย์บนชั้นดาดฟ้าเชิงพาณิชย์ > 300 kW

ตัวเครื่องทำจากเหล็ก IP65 และพิกัดแรงกระแทก IK10 ช่วยให้สามารถติดตั้งบนชั้นดาดฟ้าได้ พื้นที่มีจำกัด ส่วนประกอบพิกัด 690 V จะเพิ่มแรงดันไฟฟ้าของสายไฟและการตัด การสูญเสียสายไฟ DC และทำให้ด้าน AC มีขนาดกะทัดรัด

4. โรงเรือนเกษตรกรรมและกลุ่มโรงนา

Type-2 690 V SPD ช่วยปกป้องอุปกรณ์ระบายอากาศ การชลประทาน และการรีดนม จากฟ้าผ่าที่เกิดขึ้นทั่วไปในทุ่งโล่ง ในขณะที่ MCCB อินพุตแต่ละตัว ให้เกษตรกรแยกอินเวอร์เตอร์หนึ่งตัวโดยไม่ต้องปิดคลัสเตอร์ทั้งหมด

5. แจกจ่ายไซต์เชิงพาณิชย์ 4-Pod

MCCB 160–250 A แต่ละอันทำหน้าที่เป็นจุดตัดการเชื่อมต่อในพื้นที่สำหรับอาคารที่แยกจากกัน ปีกหรือฝักรถ MCCB เอาท์พุตทั่วไป 630–1000 A ช่วยให้การสูบจ่ายง่ายขึ้น และการเชื่อมต่อโครงข่าย ในขณะที่ SPD จะปกป้องทั้งไซต์จากสภาวะชั่วคราว แรงดันไฟฟ้าเกิน
