โปรแกรมติดตั้งพลังงานแสงอาทิตย์ลดเวลาการติดตั้งลง 30% ด้วย DC+AC Combiner Box ได้อย่างไร

ความเป็นมาของลูกค้า

ผู้ติดตั้งพลังงานแสงอาทิตย์เชิงพาณิชย์ในแคลิฟอร์เนีย โดยเชี่ยวชาญด้านระบบ PV บนชั้นดาดฟ้าสำหรับคลังสินค้าและโรงงาน ด้วยโครงการมากกว่า 50 โครงการต่อปี พวกเขาเผชิญกับแรงกดดันในการลดต้นทุนการติดตั้งและปรับปรุงความน่าเชื่อถือของระบบ การออกแบบโดยทั่วไปประกอบด้วยตัวรวม DC จากอาร์เรย์ PV ไปยังอินเวอร์เตอร์ และตัวรวม AC สำหรับเอาต์พุตอินเวอร์เตอร์หลายตัว ซึ่งต้องใช้กล่องหุ้มสองอันแยกกัน การเดินสายเพิ่มเติม และแรงงานที่มากขึ้น

ความท้าทายด้วยการรวม DC และ AC แยกกัน

สำหรับระบบ 50 kW ทั่วไป ผู้ติดตั้งใช้กล่องรวม DC (6 สาย 600V) และกล่องรวม AC (อินเวอร์เตอร์ 2 ตัว 240V) กล่องทั้งสองใช้พื้นที่ผนัง 4 ฟุต ต้องใช้ท่อร้อยสายเชื่อมต่อ และเพิ่มแรงงาน 8 ชั่วโมงต่อโครงการ ข้อผิดพลาดในการเดินสายไฟระหว่างกล่องทำให้เกิดการสะดุดสะดุด ส่งผลให้มีการเรียกกลับบริการโดยมีค่าใช้จ่ายมากกว่า 500 ดอลลาร์ต่อกล่อง ผู้จัดการโครงการตั้งข้อสังเกต: “เราต้องการวิธีที่ง่ายกว่าในการรวมทั้งสองฝ่ายเข้าด้วยกันโดยไม่ต้องเพิ่มฮาร์ดแวร์เป็นสองเท่า”

ทำไมต้องใช้กล่อง Combiner Soutya DC+AC

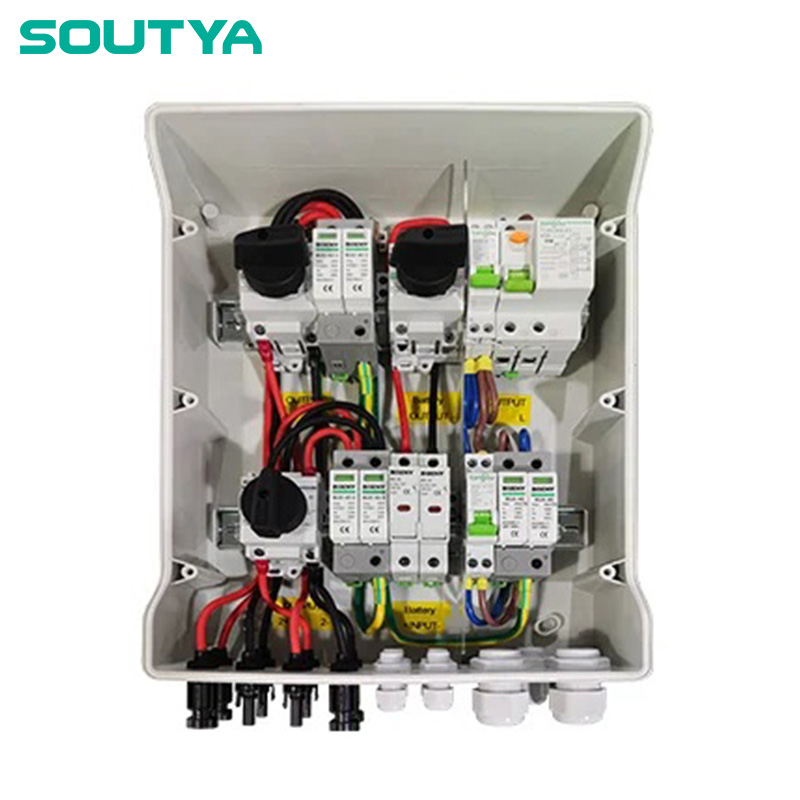

หลังจากประเมินกล่อง Combiner แบบรวมจากซัพพลายเออร์สามราย ผู้ติดตั้งได้เลือก Soutya Single Phase DC+AC Combiner Box 600V 1000V 2 In 2 Out เหตุผลสำคัญ:

• การออกแบบแบบบูรณาการ: รวม DC และ AC ไว้ในตู้ IP65 เดียว ช่วยลดพื้นที่ผนังลง 40%
• แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: รองรับ DC 600V/1000V และ AC 240V/480V ซึ่งตรงตามข้อกำหนดอินเวอร์เตอร์
• การกำหนดค่า 2-in 2-out: ตรงกับระบบ 2 อินเวอร์เตอร์ 2 สายทั่วไปทุกประการ
• ขั้วต่อแบบมีสายล่วงหน้า: ลดเวลาในการเดินสายสนามและอัตราข้อผิดพลาด

ผู้จัดการโครงการให้ความเห็นว่า: “กล่อง Soutya เป็นกล่องเดียวที่ให้ทั้งช่วงแรงดันไฟฟ้าและขนาดที่กะทัดรัด มันพอดีกับการออกแบบมาตรฐานของเราโดยไม่ต้องดัดแปลงแบบกำหนดเอง”

กระบวนการดำเนินการ

ผู้ติดตั้งใช้งานกล่อง Soutya ในโครงการเชิงพาณิชย์สามโครงการภายในเวลาสองเดือน ขั้นตอนการดำเนินการ:

1. สำรวจไซต์: เอาต์พุตอินเวอร์เตอร์ที่ตรวจสอบแล้ว (240V AC, 30A ตัวละ) และแรงดันไฟฟ้าสตริง PV (480V DC)
2. การติดตั้ง: กล่องนี้ติดผนังใกล้กับอินเวอร์เตอร์ ขนาด 18x14x8 นิ้ว พอดีกับพื้นที่ที่มีอยู่
3. สายไฟ: อินพุต AC จากอินเวอร์เตอร์สองตัวที่เชื่อมต่อกับขั้วต่อฝั่ง AC อินพุต DC จากสาย PV สองเส้นที่เชื่อมต่อกับขั้วต่อฝั่ง DC เอาต์พุตวิ่งไปที่แผงหลัก
4. การทดสอบ: ยืนยันขั้ว แรงดันไฟฟ้า และความต่อเนื่อง ไม่มีข้อผิดพลาดในการเดินสายไฟเกิดขึ้น

ปัญหาทั่วไปคือการจัดตำแหน่งตำแหน่งน็อคเอาท์ AC และ DC ให้ตรงกับท่อร้อยสายที่มีอยู่ Soutya จัดเตรียมเทมเพลตน็อกเอาต์ที่ปรับแต่งได้ ซึ่งช่วยแก้ไขปัญหานี้

ผลลัพธ์เชิงปริมาณ

หลังจากติดตั้งเพิ่มเติมสามระบบ ผู้ติดตั้งก็ตรวจวัด:

• ลดค่าแรงในการติดตั้ง 30%: จาก 8 ชั่วโมงเป็น 5.5 ชั่วโมงต่อโปรเจ็กต์ ประหยัดเงินได้ 250 ดอลลาร์ต่อโปรเจ็กต์ที่อัตราค่าแรง 100 ดอลลาร์ต่อชั่วโมง
• พื้นที่ผนังน้อยลง 40%: กล่องหนึ่งแทนที่สอง ทำให้มีพื้นที่ว่างสำหรับอุปกรณ์อื่นๆ
• ข้อผิดพลาดในการเดินสายเป็นศูนย์: การตรวจสอบก่อนการว่าจ้างผ่านครั้งแรก ช่วยลดการโทรกลับ (โดยเฉลี่ย 1 ต่อ 10 โปรเจ็กต์ซึ่งมีราคา 500 ดอลลาร์ต่อโปรเจ็กต์)
• ต้นทุนวัสดุลดลง 20%: กำจัดกล่องหุ้ม ท่อร้อยสาย และสายเคเบิลเชื่อมต่อหนึ่งเส้น ประหยัดเงินได้ 180 ดอลลาร์ต่อโครงการ

ประหยัดเงินรายปีสำหรับโครงการที่คล้ายกัน 20 โครงการ: ค่าแรง 7,600 ดอลลาร์ + วัสดุ 3,600 ดอลลาร์ = 11,200 ดอลลาร์

คำรับรองจากลูกค้า

ผู้จัดการโครงการกล่าวว่า: “Soutya DC+AC Combiner Box ทำความสะอาดการออกแบบของเรา เราไม่ต้องใช้กล่องสองกล่องอีกต่อไป และการทดสอบการใช้งานก็เร็วขึ้น มันกลายเป็นมาตรฐานของเราสำหรับระบบเชิงพาณิชย์แบบเฟสเดียว”

บทเรียนและคำแนะนำ

• สร้างมาตรฐานบนกล่องรวมสำหรับโครงการที่มีแรงดันไฟฟ้า DC และ AC ที่ตรงกันเพื่อลดเวลาในการติดตั้ง
• ตรวจสอบพิกัดแรงดันไฟฟ้า: ตรวจสอบให้แน่ใจว่ากล่องครอบคลุมทั้งแรงดันไฟฟ้า DC สูงสุด (เช่น 600V หรือ 1000V) และแรงดันไฟฟ้า AC (240V/480V)
• วางแผนน็อกเอาต์ตั้งแต่เนิ่นๆ: ทำงานร่วมกับซัพพลายเออร์เกี่ยวกับรูปแบบน็อกเอาต์แบบกำหนดเองเพื่อหลีกเลี่ยงการแก้ไขฟิลด์

อ้างอิง: IEC 62548:2016 (ข้อกำหนดการออกแบบอาร์เรย์ PV); IEC 61643-11:2011 (อุปกรณ์ป้องกันไฟกระชาก)
