กล่อง Combiner 1000V DC 4 เข้า 2 ออกประเภท MCB

กล่อง Combiner Box 1000V DC ประเภท 4 เข้า 2 ออก MCB จัดหาโดยผู้ผลิตในจีน Zhejiang Soutya New Energy LLC ได้รับการออกแบบมาสำหรับระบบ PV แบบ 4 สาย ซึ่งให้การป้องกันไฟกระชากและการป้องกันการโอเวอร์โหลดที่ฝั่ง DC ของการติดตั้งพลังงานแสงอาทิตย์
▶ รูปแบบ: อุปกรณ์ป้องกันไฟกระชาก DC 2 ตัว; ตัวยึดฟิวส์ DC 8 อัน; เบรกเกอร์วงจรขนาดเล็ก DC 2 ตัว

ส่งคำถาม

รายละเอียดสินค้า

กล่อง Combiner DC 500/1000V 4 เข้า 2 ออกประเภท MCB จัดหาโดยจีน ผู้ผลิต Zhejiang Soutya New Energy LLC เป็นหน่วยรวม PV ขนาด 1,000 V DC โดดเด่นด้วยตู้พีซีที่ทนไฟและการป้องกัน IP66 ที่ช่วยให้มั่นใจได้ ความทนทานสูงและประสิทธิภาพกลางแจ้งที่เชื่อถือได้ อุปกรณ์บูรณาการ ส่วนประกอบด้านความปลอดภัยที่สำคัญ รวมถึงอุปกรณ์ป้องกันไฟกระชาก DC 2 ตัว, DC 8 ตัว ตัวยึดฟิวส์ และเบรกเกอร์วงจรขนาดเล็ก DC 2 ตัว มันถูกออกแบบมาเพื่อส่งมอบ การป้องกันกระแสเกินและแรงดันไฟฟ้าเกินที่ครอบคลุมใน 4 สาย ระบบไฟฟ้าโซลาร์เซลล์

พารามิเตอร์ทางเทคนิค

การกำหนดค่า
DC SPD*2 ชิ้น	กล่องฟิวส์ DC*8 ชิ้น	ดีซี MCB*2 ชิ้น
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
▶ แรงดันใช้งานสูงสุด: 1500VDC	▶ มีไฟแสดงสถานะฟิวส์ที่ชัดเจน บัตรประจำตัว	▶ ป้องกันการโอเวอร์โหลดและการลัดวงจร
▶ มาตรฐานการปฏิบัติตาม: IEC/EN 61643-31	▶ พิกัดแรงดันไฟฟ้า: 1000VDC	▶ การป้องกันแบบสองทิศทางแบบไม่โพลาไรซ์เพื่อให้ง่ายขึ้น สายไฟ
▶ กระแสคายประจุสูงสุด: 40kA	▶ ข้อมูลจำเพาะลิงค์ฟิวส์: 10x38 มม., 20A	▶ มาตรฐานการปฏิบัติตาม: IEC/EN 60947-2

ข้อมูลจำเพาะ	4 อินพุต / 2 เอาต์พุต, 500V DC/1000V DC (การกำหนดค่า 2)
ป้อนข้อมูล	4 วงจร
เอาท์พุต	2 วงจร
แรงดันไฟฟ้าสูงสุด	500V	1,000V
กระแสไฟลัดวงจร DC สูงสุด (อินพุต)	25A/25A	25A/25A
กระแสไฟขาออกสูงสุด	63A/63A	40A/40A
พารามิเตอร์กล่องกระจาย
วัสดุ	พีซี+เอบีเอส
ระดับการป้องกันน้ำเข้า (IP)	IP66
อัตราการป้องกันแรงกระแทก (IK)	ไอเค09
ขนาด (ยาว×กว้าง×สูง)	จีเอ็นบี F01-26; L296ก390ส130มม
พอร์ตอินพุตสายเคเบิล	PG09, 2.5 - 16มม.2
พอร์ตเอาท์พุตสายเคเบิล	PG21, 2.5 - 16 มม.2
สิ่งแวดล้อม
อุณหภูมิในการทำงาน	-20°ซ - +60°ซ
ความชื้น	99%
ระดับความสูง	2000ม
วิธีการติดตั้ง	ติดผนัง

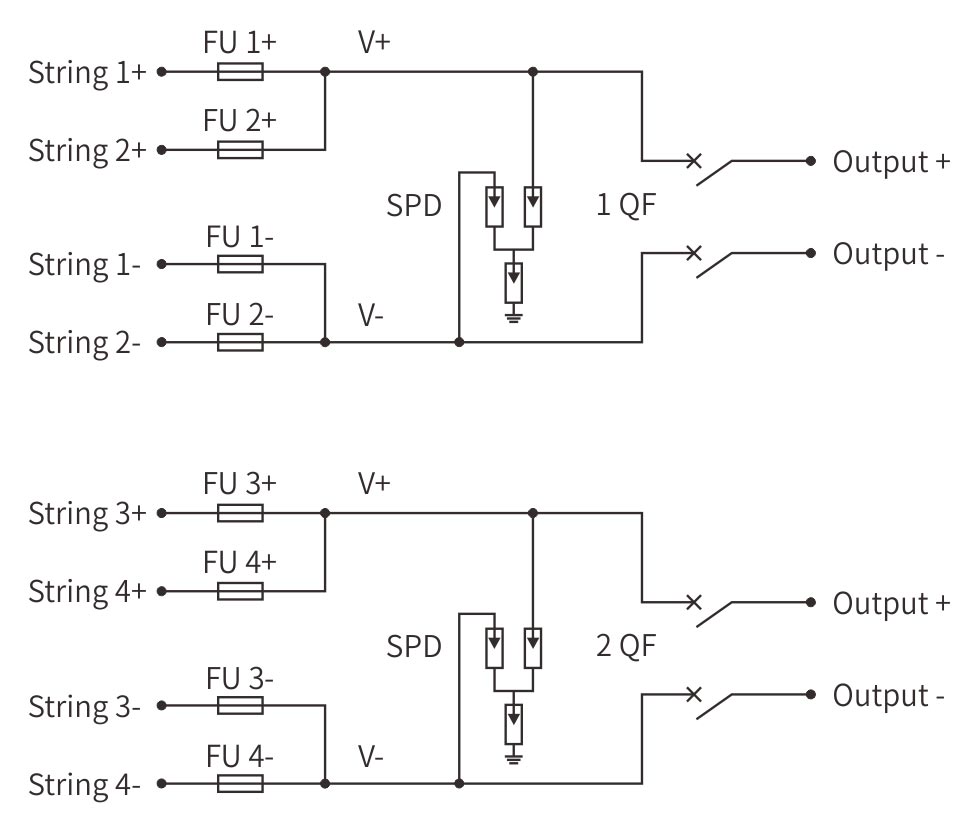

แผนภาพการเดินสายไฟ

1000V DC Combiner Box 4 In 2 Out MCB type

สถานการณ์การใช้งาน

1.ระบบพลังงานแสงอาทิตย์บนชั้นดาดฟ้าเชิงพาณิชย์และอุตสาหกรรมขนาดกลาง

เหมาะสำหรับอาคารพาณิชย์ (เช่น โรงงาน โกดัง ห้างสรรพสินค้า) ด้วยสาย PV สี่สายที่ต้องรวมเป็นสองเอาต์พุตอิสระ วงจร MCB คู่ช่วยให้สามารถควบคุมโหลดที่แตกต่างกันหรือ อินเวอร์เตอร์ ในขณะที่ฟิวส์ 8 ตัว (2 ตัวต่อสาย) ช่วยให้มั่นใจได้ถึงสายเดี่ยว การป้องกัน

2.โรงไฟฟ้าพลังงานแสงอาทิตย์ที่มีอาร์เรย์ย่อยหลายชุด

เหมาะสำหรับโซลาร์ฟาร์มขนาดเล็กถึงขนาดกลางที่จำเป็นต้องมีอาร์เรย์ย่อย PV สี่ชุด รวมกันและกระจายไปยังอินเวอร์เตอร์สองตัวหรือส่วนที่มีขนาดใหญ่กว่าสองส่วน ระบบ การกำหนดค่ารองรับการจัดการพลังงานอย่างมีประสิทธิภาพและ ความซ้ำซ้อน

3.ระบบจัดเก็บพลังงานแสงอาทิตย์แบบไฮบริดพร้อมเอาต์พุตคู่

ออกแบบมาสำหรับระบบที่รวมพลังงานแสงอาทิตย์เข้ากับที่เก็บแบตเตอรี่ โดยที่ 2 ระบบ มีการใช้เอาต์พุต—อันหนึ่งสำหรับอินเวอร์เตอร์แบบผูกกริดและอีกอันสำหรับชาร์จแบตเตอรี่ ธนาคาร MCB คู่ช่วยให้สามารถตัดการเชื่อมต่อได้อย่างปลอดภัยสำหรับการบำรุงรักษาหรือข้อผิดพลาด การแยก

4.โครงการพลังงานแสงอาทิตย์เพื่อการเกษตรและชลประทาน

เหมาะสำหรับการติดตั้งทางการเกษตรขนาดใหญ่ที่ให้พลังงานแก่ระบบอุปกรณ์หลายตัว (เช่น ปั๊มชลประทาน เครื่องจักรแปรรูป) ผ่านช่องทางเอาท์พุตสองช่อง ที่ การป้องกันระดับ IP66 ช่วยให้มั่นใจได้ถึงความทนทานในสภาพแวดล้อมที่รุนแรง เช่น ฟาร์มหรือในชนบท พื้นที่

5.ไมโครกริดอุตสาหกรรมและระบบไฟฟ้าสำรอง

เหมาะสมที่สุดสำหรับโรงงานอุตสาหกรรมที่ใช้ไมโครกริดพลังงานแสงอาทิตย์ที่มีการสำรองแบบคู่ เอาท์พุตสำหรับโหลดวิกฤติ MCB คู่ให้วงจรอิสระ ควบคุมเพิ่มความน่าเชื่อถือและความปลอดภัยของระบบระหว่างการทำงานหรือ การบำรุงรักษา

Zhejiang Soutya New Energy LLC
