กล่อง Combiner 1000V DC 2 เข้า 2 ออกประเภท MCB

กล่อง Combiner DC 500/1000V ประเภท 2 เข้า 2 ออก MCB จัดหาโดยผู้ผลิตในจีน Zhejiang Soutya New Energy LLC ได้รับการออกแบบมาสำหรับระบบ PV แบบสายคู่ ให้การป้องกันไฟกระชากและการป้องกันการโอเวอร์โหลดที่ฝั่ง DC ของการติดตั้งพลังงานแสงอาทิตย์
▶ รูปแบบ: อุปกรณ์ป้องกันไฟกระชาก DC 2 ตัว; ตัวยึดฟิวส์ DC 4 อัน; เบรกเกอร์วงจรขนาดเล็ก DC 2 ตัว

ส่งคำถาม

รายละเอียดสินค้า

กล่อง Combiner DC 500/1000V 2 เข้า 2 ออกประเภท MCB จัดหาโดยจีน ผู้ผลิต Zhejiang Soutya New Energy LLC เป็นหน่วยรวม PV ขนาด 1,000 V DC โดดเด่นด้วยตู้พีซีที่ทนไฟและการป้องกัน IP66 ที่ช่วยให้มั่นใจได้ ความทนทานสูงและประสิทธิภาพกลางแจ้งที่เชื่อถือได้ อุปกรณ์บูรณาการ ส่วนประกอบด้านความปลอดภัยที่สำคัญ ได้แก่ อุปกรณ์ป้องกันไฟกระชาก DC 2 ตัว, DC 4 ตัว ตัวยึดฟิวส์ และเบรกเกอร์วงจรขนาดเล็ก DC 2 ตัว มันถูกออกแบบมาเพื่อส่งมอบ การป้องกันกระแสเกินและแรงดันไฟฟ้าเกินที่ครอบคลุมในสายคู่ ระบบไฟฟ้าโซลาร์เซลล์

พารามิเตอร์ทางเทคนิค

การกำหนดค่า
DC SPD*2 ชิ้น	กล่องฟิวส์ DC*4 ชิ้น	ดีซี MCB*2 ชิ้น
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
▶ แรงดันใช้งานสูงสุด: 1500VDC	▶ มีไฟแสดงสถานะฟิวส์ที่ชัดเจน บัตรประจำตัว	▶ ป้องกันการโอเวอร์โหลดและการลัดวงจร
▶ มาตรฐานการปฏิบัติตาม: IEC/EN 61643-31	▶ พิกัดแรงดันไฟฟ้า: 1000VDC	▶ การป้องกันแบบสองทิศทางแบบไม่โพลาไรซ์เพื่อให้ง่ายขึ้น สายไฟ
▶ กระแสคายประจุสูงสุด: 40kA	▶ ข้อมูลจำเพาะลิงค์ฟิวส์: 10x38 มม., 20A	▶ มาตรฐานการปฏิบัติตาม: IEC/EN 60947-2

ข้อมูลจำเพาะ	2 อินพุต / 2 เอาต์พุต, 500V DC/1000V DC (การกำหนดค่า 2)
ป้อนข้อมูล	2 วงจร
เอาท์พุต	2 วงจร
แรงดันไฟฟ้าสูงสุด	500V	1,000V
กระแสไฟลัดวงจร DC สูงสุด (อินพุต)	25เอ	25เอ
กระแสไฟขาออกสูงสุด	63ก	40เอ
พารามิเตอร์กล่องกระจาย
วัสดุ	พีซี+เอบีเอส
ระดับการป้องกันน้ำเข้า (IP)	IP66
อัตราการป้องกันแรงกระแทก (IK)	ไอเค09
ขนาด (ยาว×กว้าง×สูง)	จีเอ็นบี F01-18; L380ก230ส112มม
พอร์ตอินพุตสายเคเบิล	PG09, 2.5 - 16มม.2
พอร์ตเอาท์พุตสายเคเบิล	PG21, 2.5 - 16 มม.2
สิ่งแวดล้อม
อุณหภูมิในการทำงาน	-20°ซ - +60°ซ
ความชื้น	99%
ระดับความสูง	2000ม
วิธีการติดตั้ง	ติดผนัง

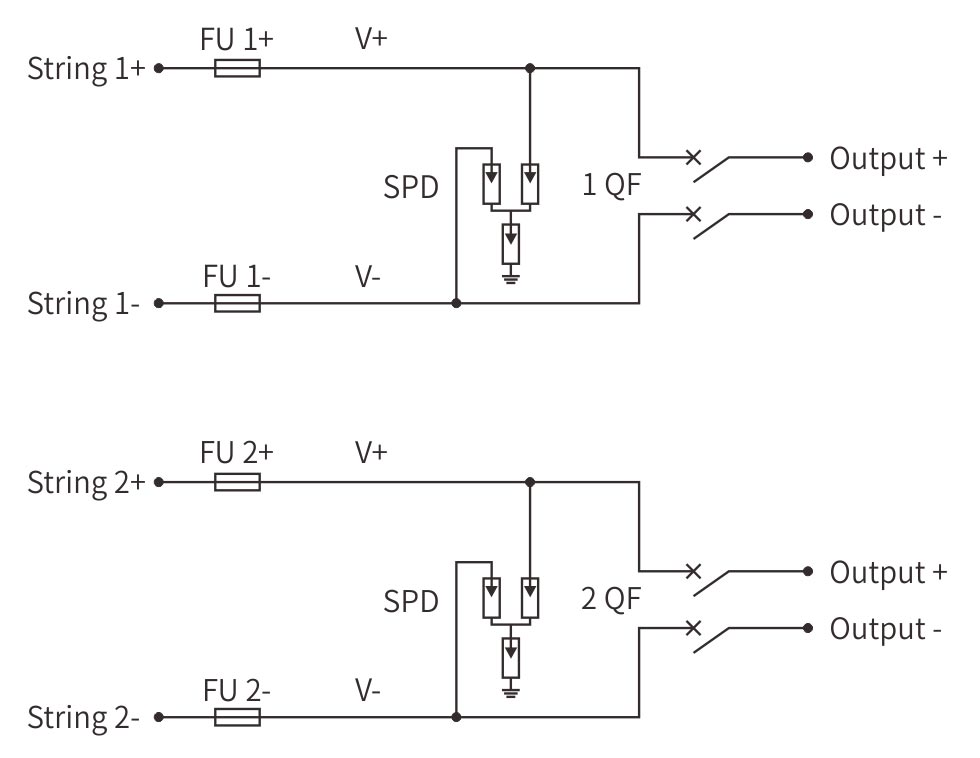

แผนภาพการเดินสายไฟ

1000V DC Combiner Box 2 In 2 Out MCB type

สถานการณ์การใช้งาน

1.ระบบบนชั้นดาดฟ้าเชิงพาณิชย์แบบอินพุตคู่

เหมาะสำหรับอาคารพาณิชย์ขนาดกลางที่ต้องการ PV คู่แบบอิสระ อินพุตแบบสตริงพร้อมวงจรเอาต์พุตแยกกัน การกำหนดค่า MCB คู่ ช่วยให้สามารถควบคุมเอาต์พุตสองบรรทัดได้อย่างอิสระ

2.โครงการติดตั้งพลังงานแสงอาทิตย์แบบขนาน

เหมาะสำหรับระบบไฟฟ้าโซลาร์เซลล์ที่อาร์เรย์สองชุดแยกกันจำเป็นต้องขนานกัน การดำเนินงานในขณะที่ยังคงรักษาความสามารถในการป้องกันและการควบคุมส่วนบุคคล สำหรับแต่ละวงจร

3.ระบบสำรองไฟฟ้าอุตสาหกรรม

เหมาะสำหรับโรงงานอุตสาหกรรมที่ต้องการแหล่งจ่ายไฟ DC สำรอง การกำหนดค่าอินพุตคู่และเอาต์พุตคู่ทำให้มั่นใจได้ถึงการทำงานที่ต่อเนื่อง ผ่านวงจรซ้ำซ้อน

4.การประยุกต์ใช้พลังงานแสงอาทิตย์เพื่อการเกษตรแบบโหลดคู่

ออกแบบมาสำหรับการติดตั้งทางการเกษตรที่จ่ายไฟให้กับระบบอุปกรณ์แยกกัน เช่นปั๊มชลประทานและเครื่องจักรแปรรูปโดยผ่านระบบอิสระ เอาต์พุตที่ได้รับการป้องกัน

5.ระบบจัดเก็บพลังงานแบบไฮบริด

เหมาะสมที่สุดสำหรับการใช้งานระบบเก็บพลังงานแสงอาทิตย์บวกที่ต้องใช้เอาต์พุตคู่ สำหรับเชื่อมต่อกับอินเวอร์เตอร์กริดไทและระบบจัดเก็บแบตเตอรี่ พร้อมกัน
