เหตุใดสวิตช์มีด 200-4000A จึงเป็นตัวเลือกที่สำคัญสำหรับการแยกพลังงานกระแสสูง

เชิงนามธรรม:การแยกส่วนที่เชื่อถือได้ถือเป็นสิ่งสำคัญในการจำหน่ายทางอุตสาหกรรม การจัดเก็บพลังงาน ระบบไฟฟ้าโซลาร์เซลล์ การติดตั้งเครื่องกำเนิดไฟฟ้า และการใช้งานไฟฟ้ากระแสสูงอื่นๆ ที่สวิตช์มีด 200-4000Aจากสุทยาได้รับการออกแบบมาเพื่อให้การสลับที่เชื่อถือได้และการแยกการแตกหักที่มองเห็นได้สำหรับระบบไฟฟ้าแรงดันต่ำ ด้วยโครงสร้างที่แข็งแกร่ง การกำหนดค่าใบมีดสำหรับพิกัดกระแสไฟฟ้าที่แตกต่างกัน ส่วนประกอบนำไฟฟ้าที่ชุบดีบุก และเป็นไปตามมาตรฐาน GB/T 14048.3 และ IEC/EN 60947-3 สวิตช์มีดประเภทนี้สามารถรองรับข้อกำหนดการแยกทางไฟฟ้าที่มีความต้องการสูง ในขณะเดียวกันก็ทำให้การบำรุงรักษาง่ายขึ้นและปรับปรุงความปลอดภัยในการปฏิบัติงาน

สารบัญ

• สวิตช์มีด 200-4000A คืออะไร?
• เหตุใดการแยกกระแสไฟฟ้าสูงจึงมีความสำคัญ?
• คุณสมบัติหลักของสวิตช์มีด 200-4000A คืออะไร
• ข้อมูลจำเพาะและการกำหนดค่าหลักคืออะไร?
• สวิตช์มีด 200-4000A สามารถใช้งานได้ที่ไหน?
• คุณควรเลือกสวิตช์มีดที่ถูกต้องอย่างไร?
• คุณจะปรับปรุงความน่าเชื่อถือในการติดตั้งและการบำรุงรักษาได้อย่างไร
• คำถามที่พบบ่อย
• บทสรุป

สวิตช์มีด 200-4000A คืออะไร?

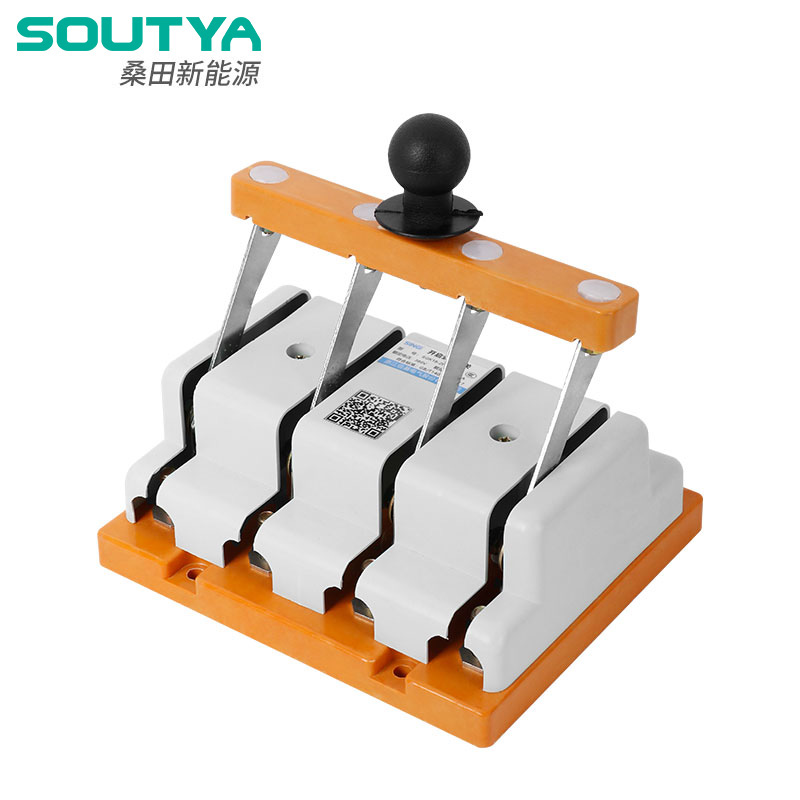

A สวิตช์มีด 200-4000Aเป็นอุปกรณ์สวิตชิ่งและแยกกระแสไฟฟ้าแรงสูงสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ สวิตช์มีดแตกต่างจากสวิตช์ควบคุมทั่วไปที่ออกแบบมาเพื่อการใช้งานบ่อยครั้งเป็นหลัก สวิตช์มีดให้การแยกทางกายภาพที่ชัดเจนระหว่างส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าเมื่อเปิด การแยกส่วนที่มองเห็นได้นี้มีประโยชน์อย่างยิ่งในระหว่างการตรวจสอบทางไฟฟ้า การบริการ การบำรุงรักษา และขั้นตอนการล็อกเอาต์/แท็กเอาต์

ซีรีส์ SYK18 ที่ Soutya จัดหาให้ครอบคลุมการใช้งานที่มีกระแสไฟสูง และได้รับการออกแบบมาเพื่อใช้ในกล่องจ่ายไฟ แผงควบคุม ตำแหน่งตัดการเชื่อมต่อหลัก ระบบกักเก็บพลังงาน อุปกรณ์ไฟฟ้าโซลาร์เซลล์ ส่วนบัส และการติดตั้งที่เกี่ยวข้องกับเครื่องกำเนิดไฟฟ้า ข้อมูลจำเพาะที่เผยแพร่ของผู้ผลิตระบุ GB/T 14048.3 และ IEC/EN 60947-3 เป็นมาตรฐานที่ใช้บังคับ

สำหรับทีมจัดซื้อ คุณค่าหลักของผลิตภัณฑ์นี้ไม่ได้เป็นเพียงระดับปัจจุบันที่สูงเท่านั้น สวิตช์ผสมผสานความสามารถในการส่งกระแสไฟเข้ากับโครงสร้างทางกลที่ไม่ซับซ้อนและการแยกส่วนที่มองเห็นได้ ทำให้เหมาะสำหรับการใช้งานที่บุคลากรซ่อมบำรุงต้องการจุดแยกที่สามารถระบุได้อย่างชัดเจน

เหตุใดการแยกกระแสไฟฟ้าสูงจึงมีความสำคัญ?

เมื่อระบบไฟฟ้ามีขนาดใหญ่ขึ้น ผลที่ตามมาของขั้นตอนการแยกที่ไม่ถูกต้องก็จะรุนแรงมากขึ้นเช่นกัน โรงงานอุตสาหกรรม ระบบกักเก็บพลังงานแบตเตอรี่ การติดตั้ง PV และระบบเครื่องกำเนิดไฟฟ้าอาจเกี่ยวข้องกับกระแสไฟฟ้าจำนวนมาก อุปกรณ์แยกที่เลือกอย่างเหมาะสมจะช่วยสร้างจุดแยกที่มีการควบคุมก่อนที่งานบำรุงรักษาจะเริ่มขึ้น

สวิตช์มีดกระแสไฟสูงมีประโยชน์ในทางปฏิบัติหลายประการ:

• การแยกที่ชัดเจน:ตำแหน่งใบมีดทางกายภาพทำให้มีสถานะเปิดที่จดจำได้ง่าย
• สนับสนุนการบำรุงรักษา:จุดตัดการเชื่อมต่อเฉพาะสามารถทำให้ขั้นตอนการบริการที่วางแผนไว้ง่ายขึ้น
• ความเข้ากันได้สูงในปัจจุบัน:สามารถเลือกรุ่นได้ตามความต้องการปัจจุบันของการติดตั้ง
• ความเรียบง่ายทางกล:กลไกการทำงานขั้นพื้นฐานสามารถลดการพึ่งพาระบบควบคุมอิเล็กทรอนิกส์ที่ซับซ้อนได้
• บูรณาการระบบ:สวิตช์มีดสามารถรวมเข้ากับตู้กระจายสินค้า ระบบบัสบาร์ อุปกรณ์ ESS และการใช้งานเครื่องกำเนิดไฟฟ้า

ตัวอย่างเช่น Soutya อธิบายการใช้งานในตู้เก็บพลังงาน 0.4 kV ซึ่งสามารถติดตั้งสวิตช์หลังเบรกเกอร์หลักได้ เพื่อสร้างช่องว่างการแยกที่มองเห็นได้หลังจากการปิดระบบ PCS

คุณสมบัติหลักของสวิตช์มีด 200-4000A คืออะไร

ประสิทธิภาพของสวิตช์มีดกระแสสูงขึ้นอยู่กับกระแสไฟมากกว่าที่กำหนด โครงสร้างหน้าสัมผัส ความดัน วัสดุนำไฟฟ้า โครงร่างทางกล และสภาวะการติดตั้ง ล้วนมีอิทธิพลต่อความน่าเชื่อถือในระยะยาว

1. การกำหนดค่าเบลดที่แตกต่างกัน

ตามข้อมูลผลิตภัณฑ์ของ Soutya รุ่น 200A และ 400A ใช้ใบมีดเดี่ยว ในขณะที่รุ่น 600A, 1000A และ 1500A ใช้ใบมีดคู่ การกำหนดค่านี้ทำให้โครงสร้างสื่อกระแสไฟฟ้าสามารถปรับให้เข้ากับระดับกระแสไฟและข้อกำหนดทางกลที่แตกต่างกันได้

2. เพิ่มแรงกดสัมผัส

แหนบถูกติดตั้งไว้ที่ทั้งสองด้านของใบมีดเพื่อช่วยรักษาแรงกดสัมผัส แรงกดสัมผัสที่มั่นคงเป็นสิ่งสำคัญเนื่องจากการสัมผัสที่ไม่ดีสามารถเพิ่มความต้านทาน สร้างความร้อน และลดความน่าเชื่อถือทางไฟฟ้า

3. ส่วนประกอบนำไฟฟ้าชุบดีบุก

ใบมีด แผ่นเชื่อมต่อ และหน้าสัมผัสชุบดีบุก การรักษาพื้นผิวนี้มีจุดมุ่งหมายเพื่อปรับปรุงการปกป้องพื้นผิวและประสิทธิภาพการสัมผัสของการต่อสายไฟ ซึ่งมีความเกี่ยวข้องอย่างยิ่งในสภาพแวดล้อมทางไฟฟ้าที่มีความต้องการสูง

4. การแยกส่วนที่มองเห็นได้

ข้อดีอย่างหนึ่งที่ใช้งานได้จริงที่สุดของสวิตช์มีดคือความสามารถในการยืนยันด้วยสายตาว่าเส้นทางนำไฟฟ้าได้ถูกแยกออกจากกัน คุณลักษณะนี้มีประโยชน์อย่างยิ่งในกรณีที่เจ้าหน้าที่ซ่อมบำรุงต้องการสัญญาณการแยกตัวทางกายภาพที่ชัดเจน

5. ความยืดหยุ่นในการออกแบบสูงในปัจจุบัน

สำหรับการติดตั้งขนาดใหญ่ พิกัดกระแสสามารถขยายเป็นหลายพันแอมแปร์ได้ ทำให้หมวดหมู่ผลิตภัณฑ์เกี่ยวข้องกับระบบบัสบาร์ความจุสูง อุปกรณ์กักเก็บพลังงานขนาดใหญ่ โครงสร้างพื้นฐานด้านสาธารณูปโภค และแอปพลิเคชันเครื่องกำเนิดไฟฟ้า

ข้อมูลจำเพาะและการกำหนดค่าหลักคืออะไร?

เมื่อประเมินกสวิตช์มีด 200-4000Aผู้ซื้อควรเปรียบเทียบพิกัดทางไฟฟ้า การจัดเรียงใบมีด การใช้งานที่ต้องการ ตำแหน่งการติดตั้ง และมาตรฐานที่เกี่ยวข้อง แทนที่จะเลือกรุ่นโดยพิจารณาจากจำนวนกระแสไฟฟ้าสูงสุดเพียงอย่างเดียว

เนื่องจากหน้าผลิตภัณฑ์ที่เผยแพร่ไม่ได้ระบุพารามิเตอร์ทางไฟฟ้าโดยละเอียดสำหรับทุกพิกัดที่สูงถึง 4000A ผู้ซื้อจึงควรขอเอกสารข้อมูลทางเทคนิคที่แน่นอนสำหรับกระแสไฟฟ้า แรงดันไฟฟ้า การจัดเรียงขั้ว วิธีการติดตั้ง และการใช้งาน ก่อนทำการสั่งซื้อการผลิต

สวิตช์มีด 200-4000A สามารถใช้งานได้ที่ไหน?

ช่วงกระแสไฟที่กว้างทำให้สวิตช์ประเภทนี้เหมาะสำหรับการใช้งานทางไฟฟ้ากระแสสูงหลายประเภท Soutya ระบุสถานการณ์ตัวแทนหลายประการโดยเฉพาะ

ระบบจัดเก็บพลังงานอุตสาหกรรม

ในตู้ ESS อุตสาหกรรม สวิตช์มีดสามารถใช้เป็นจุดแยกการแตกหักที่มองเห็นได้หลังเบรกเกอร์หลัก ช่วยให้ช่างเทคนิคสามารถสร้างจุดแยกที่สามารถระบุได้ชัดเจนระหว่างการบำรุงรักษา

การแยกส่วนบัสแรงดันต่ำ

รุ่นกระแสไฟฟ้าขนาดใหญ่ เช่น 2000A, 2500A และ 3150A สามารถใช้กับแอปพลิเคชันการแยกบัสไท Soutya อธิบายการกำหนดค่าเหล่านี้ว่าเหมาะสำหรับการใช้งานส่วนบัสแรงดันต่ำซึ่งการแยกทางกลเป็นสิ่งสำคัญ

การใช้งานกล่อง PV Combiner

การกำหนดค่าแบบกำหนดเองสามารถใช้สำหรับการแยก DC ในระบบไฟฟ้าโซลาร์เซลล์ได้ อย่างไรก็ตาม เมื่อใช้ในสภาพแวดล้อม PV ต้องเลือกสวิตช์สำหรับแรงดันไฟฟ้าของระบบ ข้อกำหนดการสลับ DC ลักษณะส่วนโค้ง และมาตรฐานที่บังคับใช้โดยเฉพาะ

เครื่องกำเนิดไฟฟ้าและการแยกยูทิลิตี้

สวิตช์มีดยังสามารถวางตำแหน่งต้นน้ำของอุปกรณ์สวิตช์ถ่ายโอนอัตโนมัติในการใช้งานเครื่องกำเนิดไฟฟ้า จุดแยกทางกายภาพสามารถช่วยป้องกันการป้อนกลับโดยไม่ได้ตั้งใจระหว่างการดำเนินการบำรุงรักษา Soutya ระบุการกำหนดค่า 3150A สำหรับระบบเครื่องกำเนิดไฟฟ้าเป็นตัวอย่างการใช้งานหนึ่งรายการ

คุณควรเลือกสวิตช์มีดที่ถูกต้องอย่างไร?

สำหรับทีมวิศวกรรมและฝ่ายจัดซื้อ การเลือกรุ่นที่ถูกต้องจำเป็นต้องมีการประเมินระดับระบบ พิจารณาปัจจัยต่อไปนี้:

1. จัดอันดับปัจจุบัน:กำหนดกระแสการทำงานต่อเนื่องและส่วนต่างการออกแบบที่ต้องการ
2. แอปพลิเคชัน AC หรือ DC:ยืนยันว่าการกำหนดค่าที่เลือกเหมาะสมเป็นพิเศษสำหรับประเภทกระแสและแรงดันไฟฟ้าที่ต้องการหรือไม่
3. ระดับแรงดันไฟฟ้า:ตรวจสอบความเข้ากันได้กับแรงดันไฟฟ้าของระบบจริง
4. ข้อกำหนดการทนต่อการลัดวงจร:ประเมินกระแสฟอลต์ในอนาคตและต้องทนต่อระยะเวลา
5. การกำหนดค่าใบมีด:ยืนยันว่าการจัดเรียงใบมีดเดี่ยวหรือใบมีดคู่มีความเหมาะสมหรือไม่
6. ขนาดการติดตั้ง:ตรวจสอบพื้นที่ตู้ การจัดเรียงบัสบาร์ เทอร์มินัล และการเข้าถึงการปฏิบัติงาน
7. วิธีการใช้งาน:พิจารณาตำแหน่งมือจับ การทำงานด้านหน้า การประสาน และข้อกำหนดการล็อก/แท็กเอาต์
8. มาตรฐานและการรับรอง:ยืนยันการปฏิบัติตามมาตรฐานที่กำหนดโดยตลาดและโครงการปลายทาง

สิ่งสำคัญคือต้องแยกแยะสวิตช์มีดจากเบรกเกอร์ สวิตช์มีดถูกเลือกใช้สำหรับฟังก์ชันสวิตช์และการแยกสัญญาณเป็นหลัก และไม่ควรพิจารณาใช้แทนการป้องกันกระแสไฟเกินหรือการลัดวงจรโดยอัตโนมัติ ผู้ออกแบบระบบควรประสานงานกับอุปกรณ์ป้องกันต้นน้ำและปลายน้ำที่เหมาะสม

คุณจะปรับปรุงความน่าเชื่อถือในการติดตั้งและการบำรุงรักษาได้อย่างไร

แม้แต่สวิตช์มีดที่แข็งแกร่งก็ยังทำงานได้ไม่ดีหากติดตั้งไม่ถูกต้องหรือบำรุงรักษาไม่เพียงพอ วิศวกรไฟฟ้าและทีมบำรุงรักษาควรปฏิบัติตามคำแนะนำในการติดตั้งของผู้ผลิตและกฎระเบียบด้านความปลอดภัยทางไฟฟ้าที่เกี่ยวข้อง

• ตรวจสอบว่าระดับสวิตช์ตรงกับความต้องการของระบบจริง
• ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาอย่างเหมาะสมตามข้อกำหนดที่ระบุของผู้ผลิต
• ตรวจสอบพื้นผิวสัมผัสเป็นระยะๆ เพื่อดูการปนเปื้อน ออกซิเดชัน ความร้อนสูงเกินไป หรือการสึกหรอที่ผิดปกติ
• ตรวจสอบว่ากลไกการทำงานเคลื่อนที่ได้อย่างราบรื่นโดยไม่มีแรงต้านมากเกินไป
• รักษาระยะห่างที่เหมาะสมและป้องกันการสัมผัสกับส่วนประกอบที่ได้รับพลังงานโดยไม่ได้ตั้งใจ
• ใช้ขั้นตอนการล็อกเอาต์/แท็กเอาต์ที่เหมาะสมระหว่างการบำรุงรักษา
• ห้ามใช้งานสวิตช์นอกพิกัดไฟฟ้าหรือสภาวะการใช้งานที่ระบุ

สำหรับการติดตั้งที่สำคัญ การตรวจสอบเป็นระยะควรรวมอยู่ในโปรแกรมการบำรุงรักษาเชิงป้องกันของไซต์งาน อุณหภูมิที่เพิ่มขึ้นผิดปกติ การเปลี่ยนสี ฉนวนเสียหาย การเชื่อมต่อหลวม หรือการเสียรูปทางกล ควรได้รับการตรวจสอบโดยบุคลากรที่มีคุณสมบัติ

คำถามที่พบบ่อย

สวิตช์มีด 200-4000A มีพิกัดปัจจุบันเท่าใด

ซีรีส์ผลิตภัณฑ์ครอบคลุมช่วง 200-4000A ที่กว้าง หน้าที่เผยแพร่ระบุการกำหนดค่าเบลดเดี่ยวสำหรับ 200A และ 400A โดยเฉพาะ และการกำหนดค่าเบลดคู่สำหรับ 600A, 1000A และ 1500A สำหรับข้อกำหนดในปัจจุบันที่สูงกว่า ผู้ซื้อควรยืนยันรุ่นและการกำหนดค่าที่แน่นอนกับผู้ผลิต

สวิตช์มีด SYK18 เป็นไปตามมาตรฐานใดบ้าง

สุทยา ระบุว่าซีรีส์ SYK18 ได้รับการออกแบบตามมาตรฐาน GB/T 14048.3 และ IEC/EN 60947-3 ข้อกำหนดการรับรองและการปฏิบัติตามข้อกำหนดเฉพาะโครงการควรได้รับการยืนยันก่อนการจัดซื้อ

สวิตช์มีดสามารถแทนที่เซอร์กิตเบรกเกอร์ได้หรือไม่?

ไม่โดยทั่วไป สวิตช์มีดมีจุดประสงค์เพื่อการสลับและการแยกเป็นหลัก เซอร์กิตเบรกเกอร์มีฟังก์ชันป้องกัน เช่น การหยุดชะงักของโหลดเกินและสภาวะไฟฟ้าลัดวงจร อุปกรณ์ทั้งสองสามารถทำงานร่วมกันโดยเป็นส่วนหนึ่งของระบบป้องกันไฟฟ้าที่ประสานกัน

สวิตช์มีดกระแสไฟแรงสูงติดตั้งที่ไหน?

การใช้งานทั่วไป ได้แก่ ตู้ ESS อุตสาหกรรม ส่วนบัสแรงดันต่ำ อุปกรณ์ไฟฟ้า PV กล่องจ่ายไฟ แผงควบคุม ระบบเครื่องกำเนิดไฟฟ้า และตำแหน่งตัดการเชื่อมต่อหลัก

ฉันควรยืนยันอะไรบ้างก่อนซื้อสวิตช์มีด 200-4000A

ยืนยันกระแสไฟที่กำหนด แรงดันไฟฟ้าที่ใช้งาน การใช้งาน AC/DC การจัดเรียงเสา ข้อกำหนดการทนต่อไฟฟ้าลัดวงจร ขนาดการติดตั้ง วิธีการเชื่อมต่อ กลไกการทำงาน มาตรฐาน และข้อกำหนดการรับรองเฉพาะโครงการ

บทสรุป

ที่สวิตช์มีด 200-4000Aเป็นโซลูชันที่ใช้งานได้จริงสำหรับการสวิตช์กระแสสูงและการแยกทางไฟฟ้าที่มองเห็นได้ ซึ่งการทำงานทางกลที่เชื่อถือได้และการแยกการบำรุงรักษาที่ชัดเจนเป็นสิ่งสำคัญ ซีรีส์ SYK18 ของ Soutya ผสมผสานการกำหนดค่าปัจจุบันหลายแบบ แรงดันสัมผัสแบบแหนบ ส่วนประกอบนำไฟฟ้าที่ชุบดีบุก และการใช้งานที่ครอบคลุม ESS ระดับอุตสาหกรรม ระบบ PV ส่วนบัสแรงดันต่ำ และการติดตั้งเครื่องกำเนิดไฟฟ้า สำหรับวิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อ การเลือกรุ่นที่ถูกต้องควรเริ่มต้นด้วยพารามิเตอร์ทางไฟฟ้าจริงและข้อกำหนดด้านความปลอดภัยของโครงการเสมอ

หากคุณกำลังจัดหาโซลูชันการแยกกระแสไฟสูงที่เชื่อถือได้สำหรับโครงการอุตสาหกรรม พาณิชยกรรม PV, ESS หรือเครื่องกำเนิดไฟฟ้าติดต่อเราเพื่อหารือเกี่ยวกับพิกัดกระแส แรงดันไฟฟ้า การกำหนดค่า เงื่อนไขการใช้งาน และข้อกำหนดทางเทคนิคที่คุณต้องการ Soutya สามารถช่วยคุณประเมินโซลูชันสวิตช์มีดที่เหมาะสมสำหรับระบบไฟฟ้าของคุณและให้การสนับสนุนอย่างมืออาชีพสำหรับข้อกำหนดในการจัดซื้อของคุณ
