กล่อง Combiner ตัดการเชื่อมต่อพลังงานแสงอาทิตย์ DC 1500V

กล่อง Combiner ตัดการเชื่อมต่อพลังงานแสงอาทิตย์ DC 1500V จัดหาโดยจีน ผู้ผลิต Zhejiang Soutya New Energy LLC เป็นหน่วยรวม PV ขนาด 1500 V DC โดดเด่นด้วยตัวเครื่องอะลูมิเนียมอัลลอยด์และการป้องกันระดับ IP66 ที่ให้ความมั่นใจในระดับสูง ความทนทานและประสิทธิภาพกลางแจ้งที่เชื่อถือได้ อุปกรณ์บูรณาการที่สำคัญ ส่วนประกอบด้านความปลอดภัย รวมถึงอุปกรณ์ป้องกันไฟกระชากกระแสตรง ตัวแยกกระแสไฟตรง และ สวิตช์แยก DC หลัก ได้รับการออกแบบมาเพื่อมอบการแยกที่ครอบคลุม การป้องกันการรั่วไหลและการต่อสายดินในระบบไฟฟ้าโซลาร์เซลล์

พารามิเตอร์ทางเทคนิค

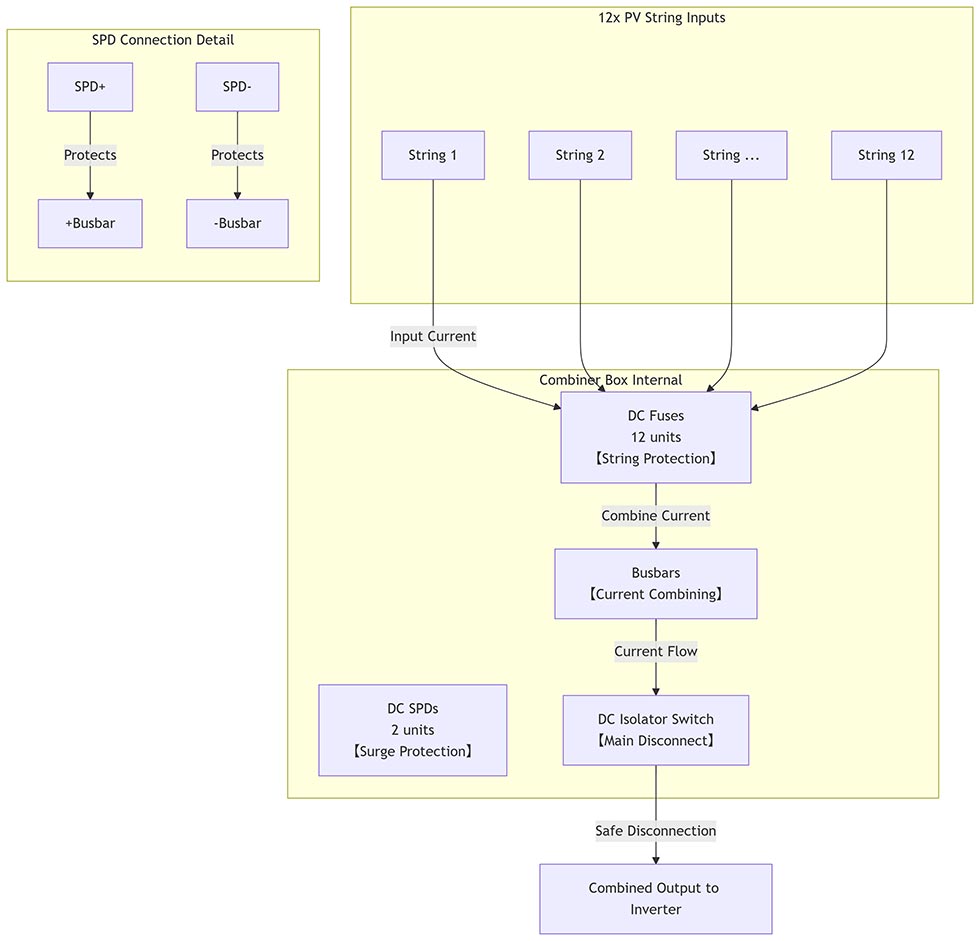

แผนภาพการเดินสายไฟ

สถานการณ์การใช้งาน

1.สนาม PV ระดับยูทิลิตี้ – การรวมตัวของอินเวอร์เตอร์ส่วนกลาง

ติดตั้งบนพื้นบนแขนกางเขนเหล็กระหว่างแถวติดตาม กล่อง 12-in-1 รวมสาย 1500 V หลายสิบสายไว้ในสายเคเบิลโฮมรันเส้นเดียว ฟิวส์ส่วนบุคคล ตัวยึดป้องกันแต่ละสายจากข้อบกพร่องของกระแสย้อนกลับ ในขณะที่ SPD คู่ ไฟกระชากฟ้าผ่าแบบหนีบ (± และ PE) เกิดขึ้นตลอดเส้นทาง DC ที่ยาวนาน หลัก ตัวแยกแบบหมุนให้การแยกส่วนที่มองเห็นได้ที่ตัวรวมทำให้สามารถ ทีมงานซ่อมบำรุงจะล็อกบัส 1500 V ทั้งหมดก่อนเริ่มทำงาน อินเวอร์เตอร์กลางหรือหม้อแปลงไฟฟ้า

2. หลังคาเชิงพาณิชย์ขนาดใหญ่ - การจัดกลุ่มสตริงหลาย MPPT

ติดตั้งบนถาดบัลลาสต์บนหลังคาเรียบที่กว้างขวาง ยูนิตป้อนอาหารได้ 12 อัน แยกสตริงออกเป็นอินพุต MPPT เดียวของอินเวอร์เตอร์ขนาด 250 kW ระดับสตริง การหลอมรวมป้องกันการแพร่กระจายข้อผิดพลาดระหว่างอาร์เรย์และตัวแยกให้ ช่างไฟฟ้าจะมีจุดตัดการเชื่อมต่อในพื้นที่ระหว่างการเปลี่ยนอินเวอร์เตอร์หรือการสแกน IR การตรวจสอบโดยไม่จำเป็นต้องปิดหลังคาทั้งหมด

3. การติดตั้ง Agro-voltaic – ตัวติดตามแบบยกระดับ

แขวนอยู่บนโครงสร้างเสาเหนือแถวครอบตัด โครงรวม กำลังจากโมดูลสองหน้าแบบยกระดับ สเปรย์ชลประทานบล็อกการปิดผนึก IP66 และฝุ่น ในขณะที่ SPD แบบคู่ป้องกันพายุฝนฟ้าคะนองในฤดูร้อนที่พบบ่อย ที่ราบชนบท สวิตช์แยกกระแสไฟช่วยให้เกษตรกรสามารถตัดพลังงานไฟฟ้ากระแสตรงได้อย่างปลอดภัย วงจรก่อนที่จะปรับความเอียงของตัวติดตามหรือการบริการบูมชลประทาน

4. หลาไมโครกริดอุตสาหกรรม – ด้านหน้าจัดเก็บ DC-ควบคู่

ติดตั้งฐานที่ขอบของพอร์ตรถพลังงานแสงอาทิตย์ที่เชื่อมต่อกับภาชนะบรรจุแบตเตอรี่ Combiner จะรวมสาย 12 สายเข้ากับเครื่องชาร์จ PCS สำหรับป้อนบัส 1500 V DC บัสบาร์พิกัด 400 A รอบการชาร์จ/การคายประจุของการจัดการการจัดการอย่างต่อเนื่อง และ ตัวแยกจะจัดให้มีการปิดฉุกเฉินสำหรับนักผจญเพลิงเมื่อรวมเข้าด้วยกัน ด้วยระบบตรวจจับข้อผิดพลาดส่วนโค้งของไมโครกริด

5. โรงไฟฟ้าพลังงานแสงอาทิตย์ในทะเลทรายระยะไกล - ศูนย์กลางสภาพแวดล้อมที่รุนแรงแบบสายยาว

กล่องนี้ติดตั้งอยู่บนแผ่นคอนกรีตท่ามกลางทะเลทราย โดยสามารถทนต่ออุณหภูมิแวดล้อมได้ 55 °C และทรายที่ถูกลมพัด SPD แบบคู่ป้องกันฟ้าผ่าจากระยะไกล ระยะทางหนึ่งกิโลเมตรของสายเคเบิล DC ในขณะที่ตัวแยกหลักช่วยให้ใช้งานได้ในเวลากลางคืน ล็อคเอาต์โดยไม่ต้องสัมผัสกับอินเวอร์เตอร์ ทำให้มั่นใจได้ว่าจะมีการหยุดทำงานน้อยที่สุดระหว่างโมดูล การทำความสะอาดหรือการแลกเปลี่ยนมอเตอร์ติดตาม
