กล่องรวมไฟ 1500V DC 12 In 1 Out

กล่อง Combiner 1500V DC 12 In 1 Out จัดหาโดยประเทศจีน ผู้ผลิต Zhejiang Soutya New Energy LLC คือเครื่องผสม PV ขนาด 1500 V DC ตั้งอยู่ในกล่องอลูมิเนียมอัลลอยด์ที่ได้รับการจัดอันดับ IP66 เพื่อความทนทานสูงและ บริการกลางแจ้งที่เชื่อถือได้

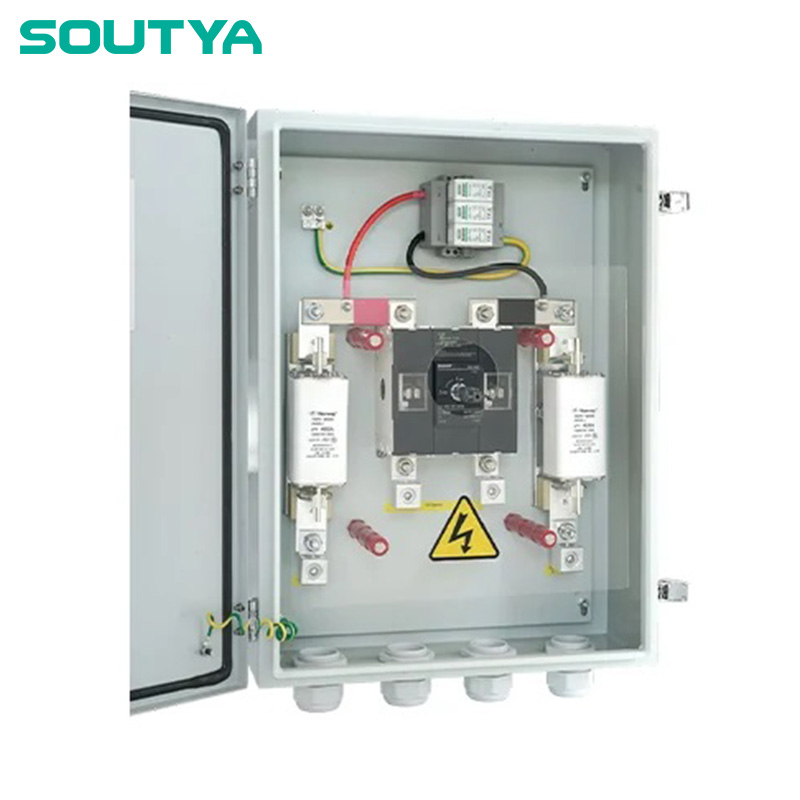

ภายในมีตัวยึดฟิวส์ DC 12 ตัว, DC MCCB หลัก 1 ตัว, ระบบป้องกันไฟกระชาก DC 2 ตัว อุปกรณ์ 1 หน่วยวัดกระแส 1 ระบบบัสบาร์บวก/ลบ และ ขั้วเอาท์พุท, ให้กระแสไฟเกิน, การแยก, ไฟกระชาก, การต่อสายดินและการป้องกันการรั่วไหลที่เป็นอุปกรณ์เสริมสำหรับแผงเซลล์แสงอาทิตย์ขนาดใหญ่ พืช

พารามิเตอร์ทางเทคนิค

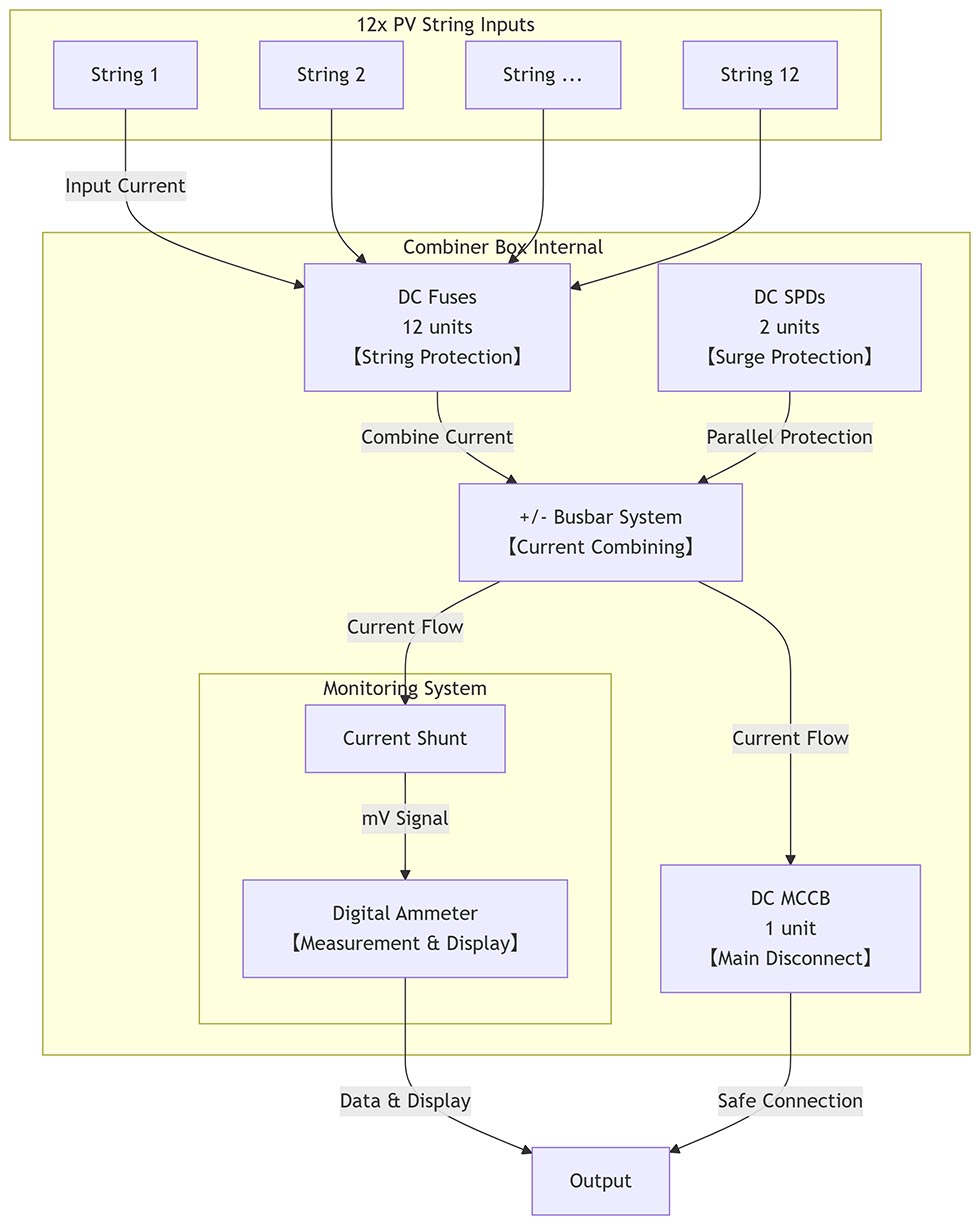

แผนภาพการเดินสายไฟ

สถานการณ์การใช้งาน

1. โรงงาน PV ที่ติดตั้งภาคพื้นดินระดับยูทิลิตี้

ติดตั้งระหว่างสตริงและอินเวอร์เตอร์ส่วนกลาง กล่องจะรวมเข้าด้วยกันสูงสุด สายอินพุต 12 สาย ลดการวิ่งกลับบ้านของสายเคเบิล และส่งสัญญาณแบบฟิวส์ ป้องกันไฟกระชากและเอาต์พุต DC แบบแยก MCCB ไปยังห้องอินเวอร์เตอร์

2. ระบบหลังคาเชิงพาณิชย์และอุตสาหกรรมขนาดใหญ่

บนหลังคาโรงงานขนาดกว้าง หน่วยจะรวบรวมสายหลายสายไว้ในสายเดียว เทียม ลดการเจาะหลังคา และจัดให้มีการแยกในพื้นที่ การบำรุงรักษาโดยไม่ต้องปิดอาเรย์ทั้งหมด

การติดตั้งระบบเกษตรโวลตาอิก / ปลา-PV 3.1500 V DC

ตัวเครื่องอะลูมิเนียม IP66 และอุปกรณ์ป้องกันไฟกระชากจากความชื้น ฝุ่น และ ภาวะชั่วคราวที่สร้างจากภาคสนาม ในขณะที่ MCCB ที่รีเซ็ตได้ช่วยให้สามารถล็อคเอาท์ได้อย่างปลอดภัย ระหว่างการทำฟาร์มหรือรอบการทำความสะอาด

4. สวนพลังงานแสงอาทิตย์และการฉายรังสีสูง

ออกแบบมาสำหรับ –40 °C ถึง +60 °C ตู้ทนทานต่อทรายและรังสียูวี ที่ หน่วยการวัดกระแสจะป้อนข้อมูลไปยัง SCADA สำหรับระดับสตริงแบบเรียลไทม์ ตำแหน่งข้อบกพร่องในอาร์เรย์ทะเลทรายที่กว้างขวาง

5. ฮับ DC แบบลื่นไถลหรือติดตามแบบสำเร็จรูป

การออกแบบ 12 ต่อ 1 ขนาดกะทัดรัดถูกยึดเข้ากับแท่นติดตามหรือรางไถลโดยตรง ลด BOM และต้นทุนแรงงาน พร้อมปฏิบัติตาม IEC 60269-6 และ IEC ล่าสุด ข้อกำหนด 61439-2 สำหรับส่วนประกอบ 1500 V DC PV
