สวิตช์แยก DC ภายนอก

สวิตช์แยก DC ภายนอก SYDSE-32 จัดหาโดยผู้ผลิตในจีน Zhejiang Soutya New Energy LLC เป็น 300–1500 V DC, 32 A ที่ไม่มีขั้ว สวิตช์แบบหมุนที่มีช่องว่างหน้าสัมผัส 8 มม. และการหมุนแบบหักสองครั้ง หน้าสัมผัสสำหรับการสูญพันธุ์ของส่วนโค้งอย่างรวดเร็ว ได้รับการออกแบบทางวิศวกรรมสำหรับคู่มือที่เชื่อถือได้ การแยกส่วนในกล่องรวม PV, สายแบตเตอรี่ และระบบกักเก็บพลังงาน

ลักษณะเฉพาะ

ไม่ใช่ขั้ว
การป้องกัน IP66
ส่วนโค้งสั้น
วัสดุหน่วงไฟ
หน้าสัมผัสแบบหมุนพร้อมการออกแบบทำความสะอาดตัวเอง

สถานการณ์การใช้งาน

1.กล่องรวมสตริง PV

ติดตั้งระหว่างสายขาเข้าและบัส DC ตัวแยกให้ ผู้ติดตั้งมีจุดพักที่มองเห็นได้และล็อคได้เพื่อการบำรุงรักษาสตริงที่ปลอดภัยหรือ การปิดระบบอย่างรวดเร็วในระหว่างสภาวะความผิดปกติ

2. ชั้นวางเก็บพลังงานแบตเตอรี่

วางอยู่บนขาบวกและลบของแต่ละคลัสเตอร์ ช่วยให้ช่างเทคนิคได้ เพื่อแยกชั้นวางแบตเตอรี่แต่ละชั้นโดยไม่ต้องปิดระบบทั้งธนาคาร รองรับการให้บริการแบบ hot-swap และโปรโตคอลความปลอดภัยจากอัคคีภัย

3. ไถล ESS แบบคอนเทนเนอร์

ใช้เป็นตัวตัดไฟ DC แบบแมนนวลบนผนังภายนอกของตัวกันลื่น IP66 โครงสร้างทนทานต่อการชะล้างและฝุ่น ในขณะที่ช่องว่างหน้าสัมผัส 8 มม. ตรงกับ ข้อกำหนดการแยก 1500 V สำหรับ NEC 690.35 และ IEC 60364-5-53

4.ตู้ชาร์จเร็ว EV

การออกแบบแบบสองทิศทางแบบไม่โพลาไรซ์จะรบกวนแรงดันไฟฟ้ากระแสตรง 800–1000 V DC อย่างปลอดภัย เชื่อมโยงระหว่างโมดูลเครื่องชาร์จและชุดแบตเตอรี่ ทำให้สามารถหยุดฉุกเฉินหรือ การเปลี่ยนโมดูลโดยไม่มีความเสียหายส่วนโค้ง

5.อินเวอร์เตอร์เชิงพาณิชย์บนชั้นดาดฟ้า

ติดตั้งไว้ใต้อินเวอร์เตอร์โดยตรง สามารถล็อคด้ามจับแบบหมุนได้ ตำแหน่ง OFF สำหรับการล็อคเอาท์/แท็กเอาท์ระหว่างการเปลี่ยนอินเวอร์เตอร์หรือ การบริการอาร์คฟอลต์ ทำให้ไม่จำเป็นต้องปีนขึ้นไปที่ตัวรวมขอบหลังคา กล่อง

พารามิเตอร์ทางเทคนิค

พารามิเตอร์การเดินสายไฟ

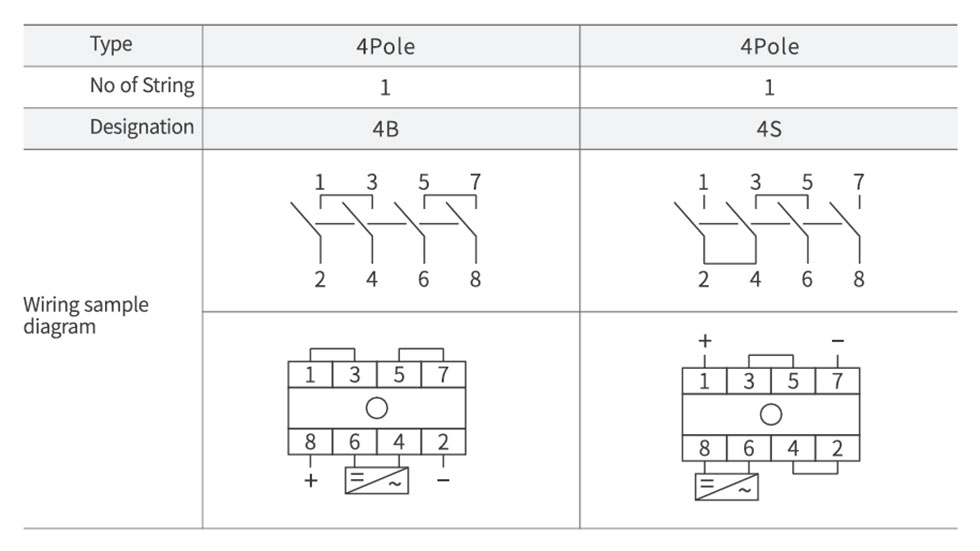

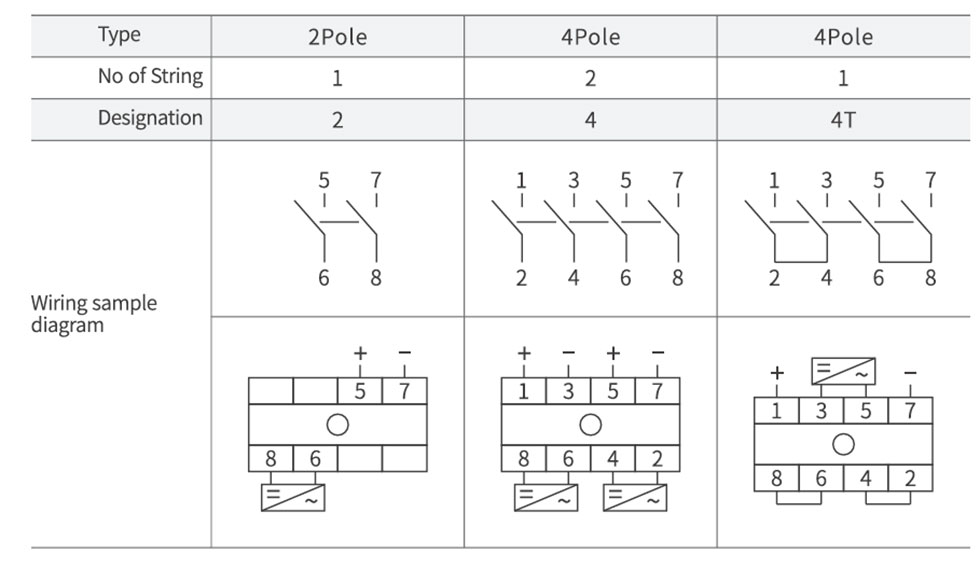

แผนภาพการเดินสายไฟ

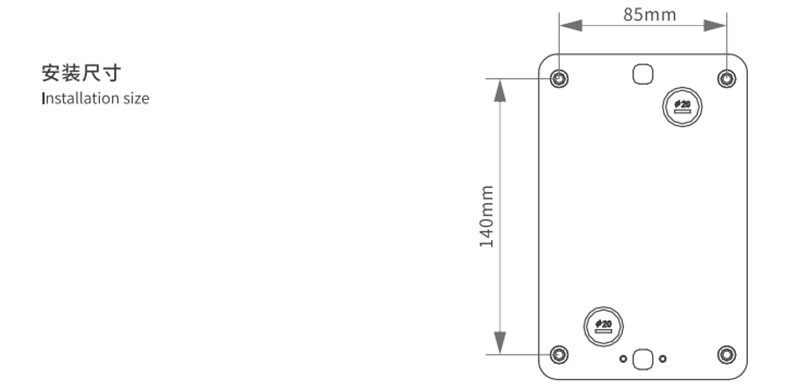

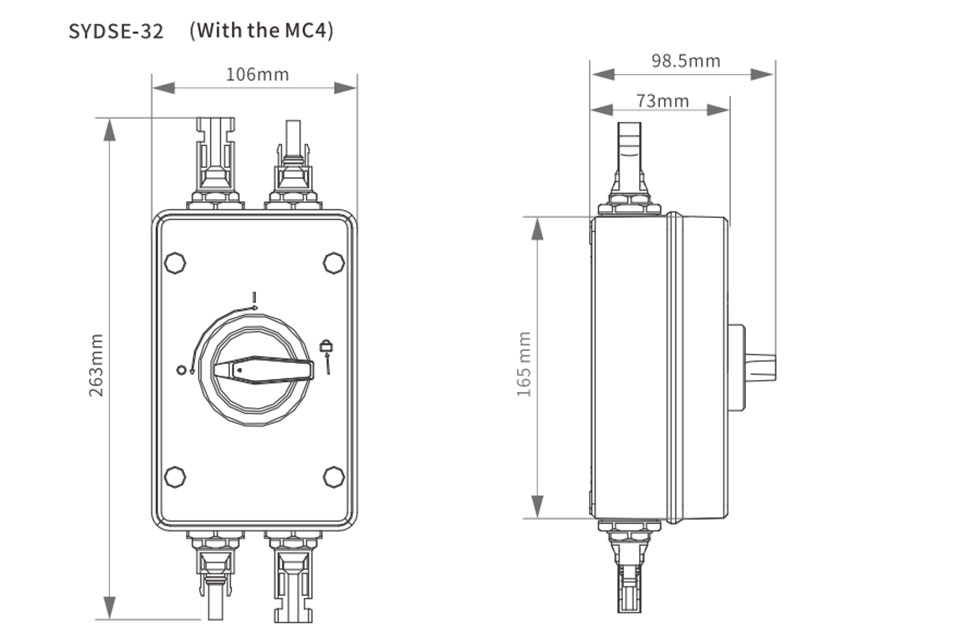

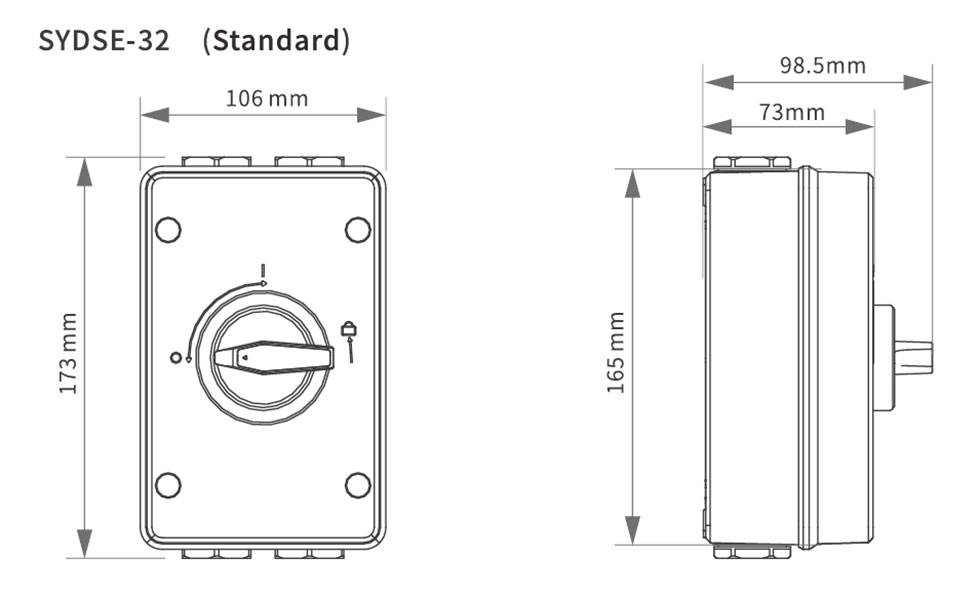

ลักษณะและขนาดการติดตั้ง
