สวิตช์แยกกระแสไฟชนิด DC Drawout

สวิตช์แยกสาย DC Drawout-Type SYDSC-32 จัดหาโดยผู้ผลิตในจีน Zhejiang Soutya New Energy LLC เป็นเครื่องแยกไอโซเลเตอร์แบบหมุน 1500 V DC, 32 A มีหน้าสัมผัสแบบหมุนได้ 2 ครั้งเพื่อให้แน่ใจว่าอาร์คจะสูญพันธุ์อย่างรวดเร็ว และมีความน่าเชื่อถือสูง ด้วยพิกัดการป้องกันการลัดวงจร 1200 A และ 8 ช่องว่างหน้าสัมผัส มม. ได้รับการออกแบบมาเพื่อการแยกวงจรอย่างปลอดภัยในตัวรวมพลังงานแสงอาทิตย์ กล่อง สายไฟแบตเตอรี่ และระบบกักเก็บพลังงาน

ลักษณะเฉพาะ

การเชื่อมต่อแบบหมุนหน้าสัมผัสคู่
การป้องกัน IP66
ไม่ใช่ขั้ว
ส่วนโค้งสั้น
วัสดุหน่วงไฟ

สถานการณ์การใช้งาน

1.กล่องรวม PV

ติดตั้งระหว่างสายและอินเวอร์เตอร์ ด้ามจับแบบหมุนพร้อมกัน ตัดการเชื่อมต่อตัวนำบวกและลบ ผู้ติดต่อแบบ double-break ให้การแยกส่วนแบบไม่มีส่วนโค้ง 1500 V DC และทำให้ผู้ติดตั้งมองเห็นจุดแตกหักได้ ที่จำเป็นสำหรับการบำรุงรักษาอย่างปลอดภัย

2.แผง DC เก็บพลังงานแบตเตอรี่

เมื่อติดตั้งบนบัสบาร์คลัสเตอร์แบตเตอรี่ ตัวแยกสายสามารถรบกวนได้ DC ฝั่งแบตเตอรี่ในการเคลื่อนไหวอย่างรวดเร็วเพียงครั้งเดียว มันคือ 1200 A ลัดวงจร การให้คะแนนการพิสูจน์สามารถทนทานต่อกระแสความผิดย้อนกลับในระหว่างเหตุฉุกเฉิน การปิดระบบ

3.เสาเข็มชาร์จเร็ว

ภายในเครื่องชาร์จแบบเร็ว 800 V รุ่น 4 ขั้วจะแยกอุปกรณ์ 2 ชิ้นออกจากกัน ฟีดแบตเตอรี่ การออกแบบที่ไม่มีขั้วรองรับแบบสองทิศทาง การชาร์จ/คายประจุ ในขณะที่ตัวเครื่องมีระดับ IP66 ช่วยให้ใช้งานกลางแจ้งได้ยาวนาน ความน่าเชื่อถือ

4. ด้าน DC อินเวอร์เตอร์เชิงพาณิชย์และยูทิลิตี้ขนาด

เมื่ออินเวอร์เตอร์ต้องการบริการหรือเปลี่ยน SYDSC-32 จะให้ความชัดเจน จุดแตกหัก ป้องกันความเสียหายส่วนโค้งต่อขั้วต่อ และทำงานตั้งแต่ –40 °C ถึง +85 °C สำหรับทะเลทรายหรือพืชในพื้นที่สูง

5.หน่วยย่อยการจัดเก็บข้อมูลแบบคอนเทนเนอร์

ใช้เป็นสวิตช์บำรุงรักษาระดับคลัสเตอร์ร่วมกับฟิวส์หรือเบรกเกอร์ โดยจะสร้างโครงร่างการแยกสองขั้นตอน—ฟิวส์บวกตัวแยก—จำกัดการหยุดทำงาน ขอบเขตและปรับปรุงความพร้อมใช้งานของระบบโดยรวม

พารามิเตอร์ทางเทคนิค

พารามิเตอร์การเดินสายไฟ

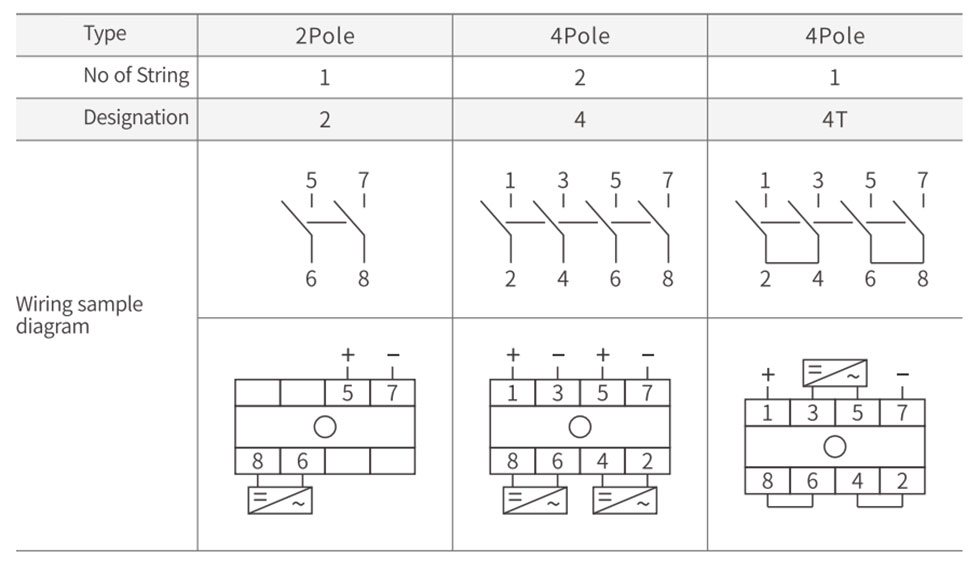

แผนภาพการเดินสายไฟ

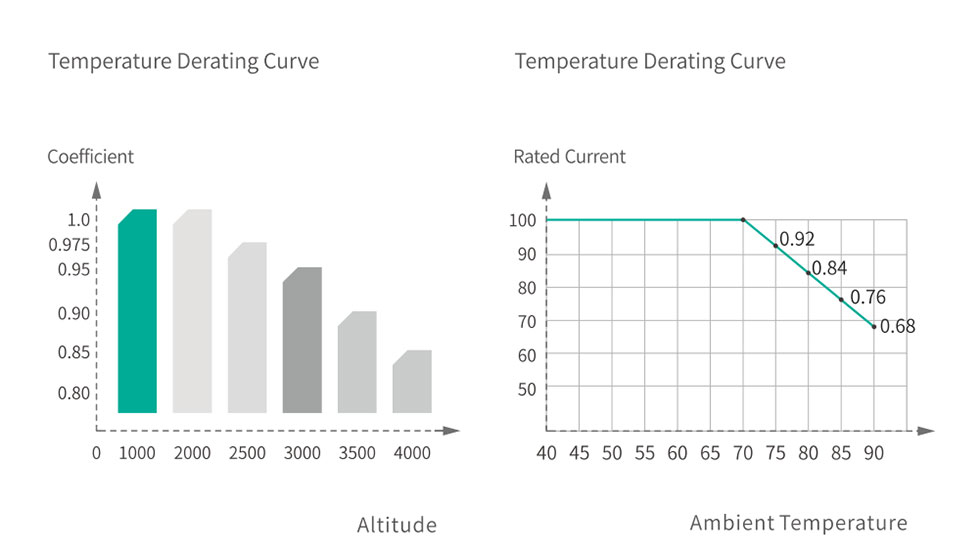

เส้นโค้งการลดพิกัด

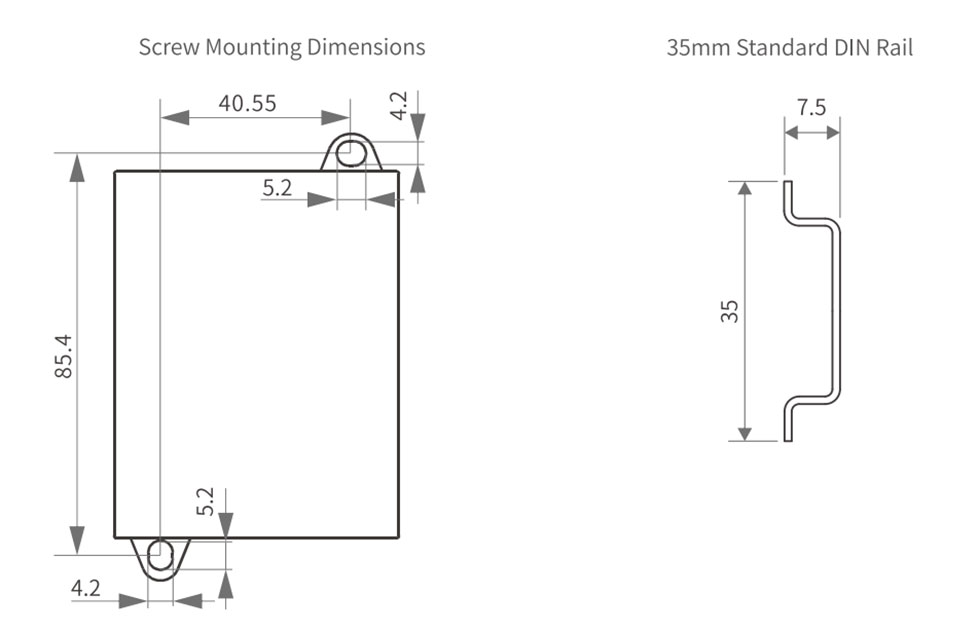

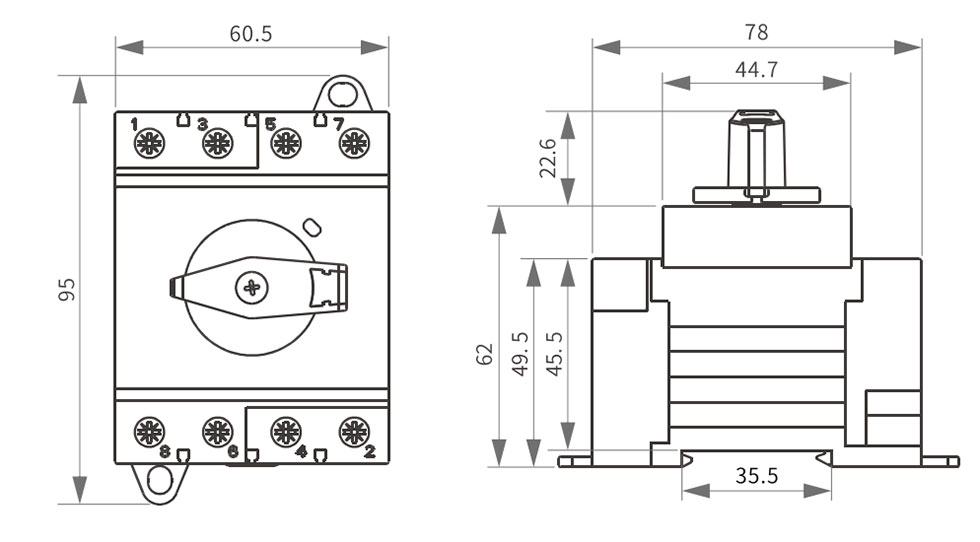

ลักษณะและขนาดการติดตั้ง
