เบรกเกอร์วงจรไฟฟ้ากระแสตรงตัวใดที่ทำให้ระบบพลังงานแสงอาทิตย์และระบบจัดเก็บข้อมูลปลอดภัยยิ่งขึ้น

เหตุใดระบบ DC จึงต้องการการป้องกันโดยเฉพาะ

ไฟ DC ดูเรียบง่ายจากภายนอก สายไฟไฟฟ้าโซลาร์เซลล์ผลิตกระแส ตู้แบตเตอรี่เก็บพลังงาน ที่ชาร์จ EV จะถ่ายโอนพลังงาน และแผงจ่ายไฟจะส่งไฟฟ้าไปยังจุดที่จำเป็น ความท้าทายที่แท้จริงเริ่มต้นขึ้นเมื่อมีสิ่งผิดปกติเกิดขึ้น ต่างจากกระแสไฟ AC ซึ่งตัดผ่านศูนย์โดยธรรมชาติหลายครั้งต่อวินาที กระแสไฟตรงไม่ได้ให้จุดหยุดที่ง่ายเหมือนกัน เมื่อเกิดข้อผิดพลาด ส่วนโค้งจะคงอยู่มากขึ้น ร้อนขึ้น และดับยากขึ้น

นั่นคือเหตุผลเบรกเกอร์วงจรไฟฟ้ากระแสตรงไม่ใช่แค่อุปกรณ์สวิตชิ่งธรรมดาที่มีป้ายกำกับต่างกัน สร้างขึ้นเพื่อตัดการเชื่อมต่อกระแสตรงอย่างปลอดภัยภายใต้สภาวะโอเวอร์โหลดหรือการลัดวงจร ในทางปฏิบัติจะช่วยป้องกันสายเคเบิลร้อนเกินไป อุปกรณ์เสียหาย ความเสี่ยงจากไฟไหม้ และการหยุดทำงานโดยไม่จำเป็น สำหรับผู้ติดตั้งพลังงานแสงอาทิตย์ สิ่งนี้สามารถป้องกันกล่องรวมและวงจรด้านอินเวอร์เตอร์ได้ สำหรับผู้รวมระบบกักเก็บพลังงาน สามารถปกป้องสายแบตเตอรี่และตู้ DC ได้ สำหรับโครงการชาร์จ EV สามารถรองรับการกระจายพลังงานที่ปลอดภัยยิ่งขึ้น โดยที่กระแสไฟฟ้าสูงเป็นส่วนหนึ่งของการทำงานในแต่ละวัน

ผู้ซื้อมักเน้นที่กระแสจัดอันดับก่อนเพราะง่ายต่อการเข้าใจ อย่างไรก็ตาม กระแสไฟที่กำหนดเป็นเพียงส่วนหนึ่งของการตัดสินใจเท่านั้น แรงดันไฟฟ้าของระบบ ความสามารถในการทำลาย การออกแบบการดับเพลิงด้วยอาร์ค จำนวนขั้ว ทิศทางการเดินสายไฟ สภาพแวดล้อมการติดตั้ง และข้อกำหนดการรับรอง ล้วนมีความสำคัญ เบรกเกอร์ที่ดูดีบนกระดาษอาจยังไม่เหมาะสมหากไม่สามารถขัดจังหวะพลังงานข้อผิดพลาดที่แท้จริงของระบบได้

ผู้ซื้อประสบปัญหาอะไรเมื่อเลือกเบรกเกอร์วงจร DC

ข้อผิดพลาดในการซื้อส่วนใหญ่ไม่ได้เกิดขึ้นเนื่องจากผู้ซื้อละเลยความปลอดภัย สิ่งเหล่านี้เกิดขึ้นเนื่องจากระบบ DC มีรายละเอียดที่ซ่อนอยู่หลายประการซึ่งง่ายต่อการประมาท โปรเจ็กต์อาจดูเหมือนเป็นมาตรฐาน แต่พฤติกรรมทางไฟฟ้าจะเปลี่ยนไปเมื่อมีการเชื่อมต่อสายเป็นอนุกรม เมื่อตู้แบตเตอรี่ทำงานที่ไฟฟ้าแรงสูง หรือเมื่ออุปกรณ์ชาร์จต้องการการป้องกันที่รวดเร็วและเสถียร

ปัญหาที่พบบ่อยประการหนึ่งคือแรงดันไฟฟ้าไม่ตรงกัน ผู้ซื้อบางรายใช้เบรกเกอร์ AC ในระบบ DC หรือเลือกเบรกเกอร์ DC ที่มีระดับแรงดันไฟฟ้าไม่ตรงกับแรงดันไฟฟ้าวงจรเปิดเต็มรูปแบบของการติดตั้ง สิ่งนี้อาจกลายเป็นอันตรายได้เนื่องจากเบรกเกอร์อาจไม่สามารถดับส่วนโค้งได้อย่างถูกต้องระหว่างการตัดการเชื่อมต่อ

ปัญหาอีกประการหนึ่งคือขั้วที่ไม่แน่นอน ในผลิตภัณฑ์ DC บางรุ่น ทิศทางการเดินสายไฟมีความสำคัญ หากผู้ติดตั้งกลับขั้วบวกและขั้วลบบนเบรกเกอร์แบบโพลาไรซ์ อุปกรณ์อาจไม่สามารถขัดจังหวะได้อย่างปลอดภัย การออกแบบที่ไม่โพลาไรซ์หรือแบบสองทิศทางสามารถลดข้อผิดพลาดในการติดตั้ง โดยเฉพาะอย่างยิ่งในโครงการที่มีทีมหลายทีมทำงานที่ไซต์งาน

ความสามารถในการทำลายล้างก็มักถูกมองข้ามเช่นกัน เบรกเกอร์จะต้องจัดการกระแสไฟในการทำงานมากกว่าปกติ จะต้องสามารถขัดจังหวะกระแสไฟฟ้าลัดวงจรสูงสุดในส่วนนั้นของระบบได้ ในการจัดเก็บพลังงานแบตเตอรี่ กระแสไฟฟ้าขัดข้องอาจเพิ่มขึ้นอย่างรวดเร็ว ดังนั้นการออกแบบการป้องกันที่อ่อนแออาจนำไปสู่ผลที่ตามมาร้ายแรง

ผู้ซื้อยังกังวลเกี่ยวกับความสม่ำเสมอของอุปทาน เมื่อโครงการต้องการชุดงานซ้ำ หน่วยทดแทน หรือการป้องกันที่เป็นมาตรฐานในหลายไซต์ การจัดหาแบบสุ่มสามารถสร้างข้อกำหนดเฉพาะและลักษณะการติดตั้งที่ผสมผสานกันได้ นี่คือจุดที่ทำงานร่วมกับผู้ผลิตที่มีประสบการณ์เช่นเจ้อเจียง Soutya นิวพลังงาน LLCสามารถช่วยให้ผู้ซื้อรักษาการเลือกผลิตภัณฑ์ การสื่อสารทางเทคนิค และการจัดซื้อในอนาคตให้เป็นระเบียบมากขึ้น

• ความสับสนเกี่ยวกับแรงดันไฟฟ้า:พิกัด AC และพิกัด DC ไม่สามารถใช้แทนกันได้
• ความเสี่ยงจากการหยุดชะงักของส่วนโค้ง:ส่วนโค้ง DC อาจดับได้ยากกว่า
• เบรกเกอร์ผิดประเภท:ระบบขนาดเล็ก สายไฟ PV ไฟฟ้าแรงสูง และตู้ DC ขนาดใหญ่ จำเป็นต้องมีโซลูชันที่แตกต่างกัน
• ข้อผิดพลาดในการติดตั้ง:ต้องตรวจสอบขั้ว ทิศทางการเดินสายไฟ และการกำหนดค่าเสาอย่างระมัดระวัง
• ความไม่สอดคล้องของซัพพลายเออร์:การจัดหาที่ไม่เสถียรสามารถสร้างช่องว่างด้านคุณสมบัติทั่วทั้งโครงการได้

เบรกเกอร์วงจร DC ควบคุมข้อผิดพลาดได้อย่างไร?

เมื่อกระแสเกินช่วงที่อนุญาตเบรกเกอร์วงจรไฟฟ้ากระแสตรงปลดวงจรเพื่อจำกัดความเสียหาย หลักการทำงานอาจรวมถึงการป้องกันความร้อนสำหรับการโอเวอร์โหลด และการป้องกันแม่เหล็กสำหรับการลัดวงจร ขึ้นอยู่กับการออกแบบผลิตภัณฑ์ ความแตกต่างที่สำคัญคือสิ่งที่เกิดขึ้นภายในเบรกเกอร์ระหว่างการหยุดชะงัก เมื่อผู้ติดต่อเปิดขึ้น ส่วนโค้งจะเกิดขึ้น ในวงจรไฟฟ้ากระแสตรง ส่วนโค้งนั้นจะต้องได้รับการนำทาง ยืด ระบายความร้อน และดับอย่างรวดเร็ว

การออกแบบเบรกเกอร์ DC ที่ดีให้ความสำคัญกับโครงสร้างหน้าสัมผัส เค้าโครงรางโค้ง ช่องว่างหน้าสัมผัส วัสดุฉนวน และการทนความร้อนภายใน รายละเอียดเหล่านี้อาจไม่ปรากฏแก่ผู้ซื้อเมื่อมองแวบแรก แต่จะส่งผลต่อความปลอดภัยภายใต้สภาวะความผิดพลาดที่แท้จริง เบรกเกอร์คุณภาพสูงไม่เพียงแต่ตัดการทำงานเท่านั้น มันเคลื่อนที่ไปในทางที่มีการควบคุม

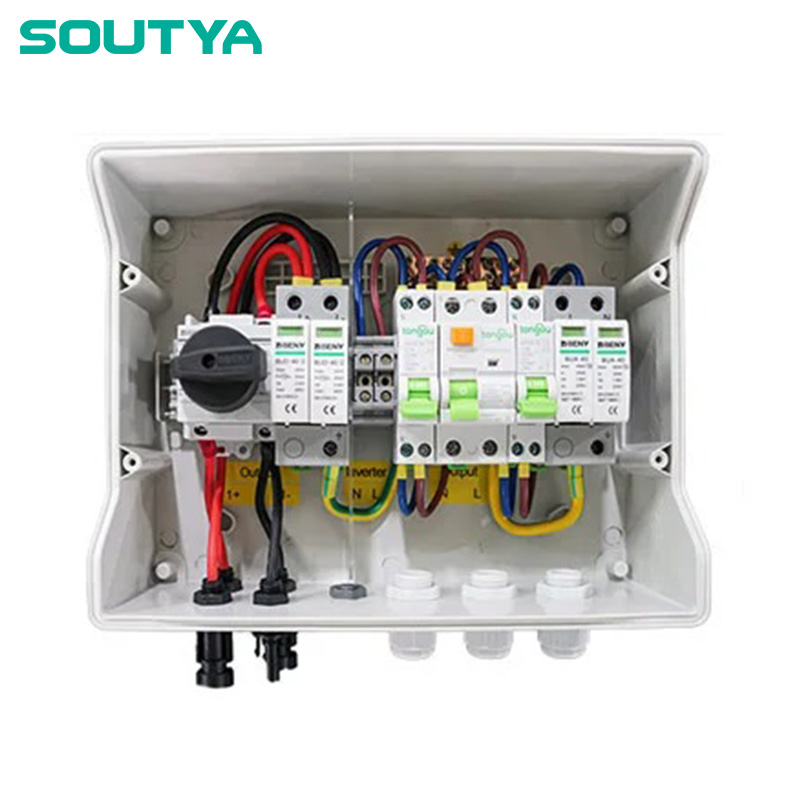

ในระบบพลังงานแสงอาทิตย์ เบรกเกอร์อาจติดตั้งระหว่างสาย PV, กล่อง Combiner, อินเวอร์เตอร์ และหน่วยจ่ายกระแสตรง ในการจัดเก็บพลังงาน อาจวางอยู่ที่ด้าน DC ของชั้นวางแบตเตอรี่ ระบบแปลงพลังงาน หรือวงจรป้องกันระดับตู้ ในการชาร์จ EV อาจป้องกันสาขาฝั่ง DC ซึ่งการหยุดชะงักที่เสถียรและการทำงานที่เชื่อถือได้ถือเป็นสิ่งสำคัญ

สำหรับผู้ซื้อ เป้าหมายไม่ใช่การจดจำโครงสร้างภายในทั้งหมด เป้าหมายคือการถามคำถามที่ถูกต้องก่อนสั่งซื้อ: แรงดันไฟฟ้ากระแสตรงสูงสุดคือเท่าใด กระแสที่คาดหวังคืออะไร? ระดับไฟฟ้าลัดวงจรคืออะไร? จำเป็นต้องมีการป้องกันแบบสองทิศทางหรือไม่? เบรกเกอร์จะใช้ในกล่องรวม ตู้ เครื่องชาร์จ หรือแผงจ่ายไฟหรือไม่ มีปัญหาด้านสิ่งแวดล้อม เช่น ความร้อน ฝุ่น ความชื้น หรือการสัมผัสตู้ภายนอกหรือไม่?

แต่ละประเภทเหมาะกับการใช้งานแบบไหน?

ไม่ใช่ทุกโครงการที่ต้องการเบรกเกอร์ประเภทเดียวกัน ระบบพลังงานแสงอาทิตย์บนหลังคาขนาดเล็ก โรงไฟฟ้าพลังงานแสงอาทิตย์เชิงพาณิชย์ ตู้เก็บพลังงานแบตเตอรี่ และแผง DC อุตสาหกรรม อาจมีข้อกำหนดการป้องกันที่แตกต่างกันมาก ตารางด้านล่างแสดงการเปรียบเทียบในทางปฏิบัติสำหรับการตัดสินใจซื้อทั่วไป

ผู้ซื้อควรหลีกเลี่ยงการเลือกตามชื่อผลิตภัณฑ์เท่านั้น เบรกเกอร์สองตัวอาจถูกเรียกทั้งคู่เบรกเกอร์วงจรไฟฟ้ากระแสตรงแต่วงจรหนึ่งอาจได้รับการออกแบบสำหรับวงจรไฟฟ้ากระแสต่ำขนาดกะทัดรัด ในขณะที่อีกวงจรหนึ่งอาจมีไว้สำหรับ PV ไฟฟ้าแรงสูงหรืออุปกรณ์จัดเก็บพลังงานขนาดใหญ่ แนวทางที่ปลอดภัยกว่าคือการสร้างเอกสารข้อมูลจำเพาะก่อนเปรียบเทียบราคา

ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้อ?

กระบวนการคัดเลือกที่ชัดเจนช่วยประหยัดเวลา ลดการทำงานซ้ำ และช่วยป้องกันข้อขัดแย้งในการติดตั้ง ก่อนทำการสั่งซื้อ ผู้ซื้อควรเตรียมพารามิเตอร์ทางไฟฟ้าพื้นฐานและเงื่อนไขการใช้งาน ช่วยให้ซัพพลายเออร์สามารถแนะนำแบบจำลองที่แม่นยำยิ่งขึ้น แทนที่จะคาดเดาจากข้อมูลโครงการที่ไม่สมบูรณ์

1. ยืนยันแรงดันไฟฟ้าของระบบใช้แรงดันไฟฟ้ากระแสตรงสูงสุดที่เป็นไปได้ ไม่ใช่แค่แรงดันไฟฟ้าในการทำงานปกติเท่านั้น ในระบบ PV แรงดันไฟฟ้าวงจรเปิดอาจเพิ่มขึ้นได้ภายใต้สภาวะเย็น
2. ยืนยันกระแสไฟที่กำหนดเบรกเกอร์ควรรองรับการทำงานตามปกติโดยไม่สะดุดสะดุด โดยที่ยังคงป้องกันวงจรได้อย่างเหมาะสม
3. ตรวจสอบความสามารถในการแตกหักเบรกเกอร์จะต้องตัดกระแสไฟฟ้าลัดวงจรที่มีอยู่ที่จุดติดตั้ง
4. เลือกการกำหนดค่าเสาที่ถูกต้องรูปแบบการเดินสายไฟที่แตกต่างกันอาจต้องใช้หมายเลขขั้วและวิธีการเชื่อมต่อที่แตกต่างกัน
5. ตรวจสอบข้อกำหนดขั้วไฟฟ้าหากทีมติดตั้งต้องการความยืดหยุ่นมากขึ้น ตัวเลือกแบบไม่โพลาไรซ์หรือแบบสองทิศทางอาจช่วยลดความเสี่ยงได้
6. พิจารณาสิ่งล้อมรอบและสภาพแวดล้อมอุณหภูมิ ความชื้น ฝุ่น การสั่นสะเทือน และการระบายอากาศของตู้อาจส่งผลต่อประสิทธิภาพในระยะยาว
7. ขอเอกสารทางเทคนิคแบบร่าง พารามิเตอร์ผลิตภัณฑ์ คำแนะนำในการติดตั้ง และข้อมูลการทดสอบช่วยให้ผู้ซื้อตัดสินใจได้อย่างมั่นใจ

สำหรับผู้จัดจำหน่ายและผู้รับเหมาโครงการ การกำหนดมาตรฐานเป็นอีกประเด็นที่สำคัญ หากทุกโครงการใช้เบรกเกอร์ที่แตกต่างกันโดยไม่มีตรรกะในการเลือกที่ชัดเจน สินค้าคงคลังจะจัดการได้ยากขึ้น การเปลี่ยนก็จะช้าลงเช่นกัน กลุ่มผลิตภัณฑ์ที่ได้รับการจัดระเบียบอย่างดีช่วยให้ผู้จัดจำหน่ายตอบสนองได้เร็วขึ้นเมื่อลูกค้าต้องการตัวอย่าง คำสั่งซื้อซ้ำ หรือการสนับสนุนหลังการขาย

เหตุใดความสามารถของซัพพลายเออร์จึงมีความสำคัญ

ในการป้องกันทางไฟฟ้า ซัพพลายเออร์เป็นส่วนหนึ่งของห่วงโซ่ความปลอดภัย ผลิตภัณฑ์ต้นทุนต่ำที่มีข้อกำหนดเฉพาะที่ไม่ชัดเจนอาจก่อให้เกิดค่าใช้จ่ายเพิ่มขึ้นในภายหลังจากความล่าช้าของโครงการ ค่าใช้จ่ายในการเปลี่ยน และความเสียหายต่อความไว้วางใจกับผู้ใช้ปลายทาง ผู้ซื้อต้องการซัพพลายเออร์ที่เข้าใจวิธีการใช้การป้องกัน DC ในระบบที่ใช้งานจริง ไม่ใช่แค่วิธีจัดส่งสินค้ามาตรฐานเท่านั้น

เจ้อเจียง Soutya นิวพลังงาน LLC จัดหาส่วนประกอบไฟฟ้ากระแสตรงสำหรับการใช้งานต่างๆ เช่น ระบบพลังงานหมุนเวียน อุปกรณ์จัดเก็บพลังงาน สถานีชาร์จ EV กล่องรวมไฟฟ้ากระแสตรง และแผงกระจายสินค้า สำหรับผู้ซื้อที่กำลังมองหาเบรกเกอร์วงจรไฟฟ้ากระแสตรงเรื่องนี้สำคัญเนื่องจากการเลือกใช้ผลิตภัณฑ์มักจะเชื่อมโยงกับระบบที่กว้างขึ้น เบรกเกอร์อาจต้องทำงานร่วมกับสวิตช์แยกกระแสไฟ อุปกรณ์ป้องกันไฟกระชาก กล่องรวมสัญญาณ หรือส่วนประกอบด้าน DC อื่นๆ

ซัพพลายเออร์ที่มีความสามารถสามารถช่วยผู้ซื้อเปรียบเทียบประเภทผลิตภัณฑ์ ชี้แจงค่าพิกัด ทำความเข้าใจข้อจำกัดในการติดตั้ง และหลีกเลี่ยงรุ่นที่ไม่ตรงกัน สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับผู้จัดจำหน่ายในต่างประเทศ ผู้รับเหมา EPC ผู้ติดตั้งพลังงานแสงอาทิตย์ และผู้ติดตั้งระบบกักเก็บพลังงานที่ต้องการการจัดซื้อซ้ำแทนที่จะสั่งซื้อแบบทดลองใช้เพียงครั้งเดียว

การสื่อสารที่ดีกับซัพพลายเออร์ควรตรงไปตรงมาด้วย หากผู้ซื้อให้ข้อมูลโครงการที่ไม่ชัดเจน ซัพพลายเออร์ควรสอบถามเกี่ยวกับแรงดันไฟฟ้า กระแสไฟฟ้า ระดับความผิดปกติ การใช้งาน กล่องหุ้ม และปริมาณ หากผลิตภัณฑ์ไม่เหมาะสม ซัพพลายเออร์ควรอธิบายเหตุผล ในระยะยาว คำแนะนำทางเทคนิคที่นำไปใช้ได้จริงมีคุณค่ามากกว่าการเสนอราคาที่รวดเร็วแต่ไม่มีรายละเอียด

ผู้ใช้สามารถปรับปรุงความน่าเชื่อถือในระยะยาวได้อย่างไร?

แม้จะคัดสรรมาอย่างดีเบรกเกอร์วงจรไฟฟ้ากระแสตรงจำเป็นต้องติดตั้งและตรวจสอบอย่างเหมาะสม ความน่าเชื่อถือในระยะยาวขึ้นอยู่กับทั้งคุณภาพของผลิตภัณฑ์และการจัดการสถานที่ ขั้วต่อที่หลวม สายเคเบิลที่มีความร้อนสูงเกินไป การระบายอากาศในตู้ไม่ดี และความชื้นที่เข้ามาสามารถลดความปลอดภัยของระบบได้

ระหว่างการติดตั้ง ช่างเทคนิคควรปฏิบัติตามแผนภาพการเดินสายไฟ ข้อกำหนดแรงบิด กฎระยะห่าง และคำแนะนำเกี่ยวกับตู้ หลังจากเปิดระบบแล้ว ควรตรวจสอบความร้อนที่ผิดปกติ การสะดุดที่ไม่แน่นอน การเปลี่ยนสีที่มองเห็นได้ กลิ่นที่ผิดปกติ หรือสัญญาณของการอาร์ค สำหรับพลังงานแสงอาทิตย์และสินทรัพย์จัดเก็บที่มีมูลค่าสูง การตรวจสอบตามกำหนดเวลาไม่ใช่พิธีการ มันเป็นนิสัยในการควบคุมต้นทุน

• ตรวจสอบความหนาแน่นของขั้วต่อหลังการติดตั้งและระหว่างการบำรุงรักษาตามแผน
• รักษาตู้ไฟฟ้าให้สะอาด แห้ง และมีการระบายอากาศอย่างเหมาะสม
• เปลี่ยนเบรกเกอร์ที่แสดงสัญญาณของความร้อนสูงเกินไป การแตกร้าว รอยคาร์บอน หรือความเสียหายทางกล
• อย่ารีเซ็ตเบรกเกอร์ซ้ำๆ โดยไม่ได้ระบุสาเหตุของการสะดุด
• บันทึกหมายเลขรุ่นและข้อมูลจำเพาะสำหรับการเปลี่ยนทดแทนและการวางแผนสินค้าคงคลังในอนาคต

ในหลายโครงการ เบรกเกอร์จะสังเกตเห็นเฉพาะเมื่อเกิดข้อผิดพลาดเท่านั้น นั่นสายเกินไปแล้ว การปฏิบัติต่อส่วนประกอบการป้องกันเป็นทรัพย์สินที่สำคัญจะช่วยลดการซ่อมแซมฉุกเฉินและทำให้การทำงานของระบบสามารถคาดการณ์ได้มากขึ้น
