เบรกเกอร์วงจรขนาดเล็ก DC

เซอร์กิตเบรกเกอร์ขนาดเล็ก SYB5-80 DC จัดหาโดย Zhejiang Soutya New Energy LLC ผู้ผลิตในจีน ให้การป้องกันวงจร AC 230/400V และ DC 300~1200V
คุณสมบัติที่สำคัญ
▶ ทั่วไปสำหรับ AC และ DC (AC230/400V、 DC300~1200V)
▶ ไม่มีการแยกขั้วบวกหรือลบ การป้องกันแบบสองทิศทาง ติดตั้งง่าย
▶ ส่วนโค้งสั้นทำลายสูง มีความปลอดภัยสูง

ส่งคำถาม

รายละเอียดสินค้า

เซอร์กิตเบรกเกอร์ขนาดเล็ก SYB5-80 DC จัดหาโดยประเทศจีน ผู้ผลิต Zhejiang Soutya New Energy LLC คือ 300–1200 V DC และ 230/400 V AC เบรกเกอร์ขนาดเล็กแบบสองทิศทางและไม่มีโพลาไรซ์ พร้อม 10 KA AC / ความสามารถในการทำลายกระแสไฟตรง 6KA DC ออกแบบมาเพื่อการป้องกันไฟฟ้าแรงสูงใน PV ระบบกักเก็บพลังงานแบตเตอรี่ (BESS) และรถยนต์ไฟฟ้า อุปกรณ์ชาร์จ

ลักษณะเฉพาะ

ป้องกันการลัดวงจร, ป้องกันการโอเวอร์โหลด
ความสามารถในการทำลายขั้นสูงสุด: 10 KA AC / 6KA DC
การป้องกันแบบไม่มีขั้วแบบสองทิศทาง
การโค้งสั้น
วัสดุหน่วงไฟ

สถานการณ์การใช้งาน

1. กล่องรวม PV ที่อยู่อาศัยและเชิงพาณิชย์

ปกป้องอินพุตสตริง 300–1200 V DC และเอาต์พุตอินเวอร์เตอร์ AC 230 V/400 V; ความกว้างขั้วเดียวเพิ่มความหนาแน่นเป็นสองเท่าในตู้ขนาดเล็ก

2.อินเวอร์เตอร์ไฮบริดแบตเตอรี่ PV

เบรกเกอร์ไม่มีขั้วสองทิศทางบนด้ามจับบัสแบตเตอรี่ 300–1200 V DC กระแสประจุและคายประจุโดยไม่ต้องเดินสายใหม่

3.เครื่องชาร์จ DC EV ขนาดเล็ก (≤ 20 kW)

การป้องกันบัสเอาต์พุต 600–1200 V DC; การแตกหักของกระแสไฟฟ้า 6 kA จะล้างข้อผิดพลาดของส่วนโค้งในระหว่างนั้น เหตุการณ์ปลั๊กอิน/เอาท์

4. ชั้นวาง DC ของโทรคมนาคมและศูนย์ข้อมูล

การใช้เสาร่วมกันจะป้องกันเซิร์ฟเวอร์ 48 V/240 V/380 V หรือสาขาของ UPS ได้สูงสุดถึง 1200 โวลต์กระแสตรง; ตัวยึดราง DIN ช่วยประหยัดพื้นที่ตู้

5. ไมโครกริด DC แรงดันต่ำ

การจ่ายไฟ 380–1200 V DC สำหรับไฟ LED พัดลม หรือปั๊ม เส้นโค้ง B/C/D ตรงกับลักษณะโหลดที่หลากหลาย

6.ไซต์ที่รุนแรงหรือพื้นที่สูง

−30 °C ถึง +70 °C ไม่มีการลดพิกัดสูงสุด 2,000 ม. เหมาะกับกรอบ IP66 สำหรับ ที่จอดรถ พืชเกษตรโวลตาอิก และพืชบนหลังคา

พารามิเตอร์ทางเทคนิค

แบบอย่าง		SGB5-80

เสา		1ป	2พี	3ป	4ป
พิกัดแรงดันใช้งาน Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
กระแสเฟรมสูงสุด		80เอ
จัดอันดับปัจจุบันใน		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
พิกัดแรงดันไฟฟ้าฉนวน Ui		690VAC
		600V DC 900VDC 1200VDC
พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า Uimp		8kV

ลักษณะการสะดุด		บี/ซี/ดี
ประเภทสะดุด		ความร้อนแม่เหล็ก
Ics ความสามารถในการทำลายการปฏิบัติงาน lcs		7.5kA(ไฟฟ้ากระแสสลับ) 6kA(กระแสตรง)
Icu Ultimate ทำลายความจุ lcu		10kA(ไฟฟ้ากระแสสลับ)6kA(กระแสตรง)
ชีวิตไฟฟ้า
มูลค่าเฉลี่ยที่แท้จริง		เฉลี่ย 4,000 ครั้ง (AC) 1,000 ครั้ง (DC)

ค่าที่ระบุมาตรฐาน		1,500 ครั้ง (AC) 300 ครั้ง (DC)

ชีวิตเครื่องกล
มูลค่าเฉลี่ยที่แท้จริง		≥15,000 ครั้ง
ค่าที่ระบุมาตรฐาน		8500 ครั้ง (AC) 9700 ครั้ง (DC)

หมวดหมู่แรงดันไฟฟ้าเกิน		Ⅲ
ระดับมลพิษ		3
ระดับการป้องกัน		IP40;เทอร์มินา IP20
ทนต่อความชื้นและความร้อน		หมวดที่ 2
ความชื้นสัมพัทธ์		≤95%
ความต้านทานการสั่นสะเทือน		พื้นฐาน IEC60068-2-6
พารามิเตอร์ความต้านทานแรงกระแทกทางกล		พื้นฐาน IEC60068-2-27

ความจุสายไฟ		25~35ตร.มม
แรงบิดของสายไฟ		3.0 นิวตันเมตร
อุณหภูมิแวดล้อมในการทำงาน		-30°C~+70°C
การจัดเก็บอุณหภูมิโดยรอบ		-40°C~+85°C
วิธีการติดตั้ง		DIN35
ระดับความสูง		≤2000ม
น้ำหนัก		0.13กก./เสา
มิติ	ความยาว	85มม
	ความกว้าง	18มม	36มม	54มม	72มม
	ความสูง	สูงสุด78มม
บรรจุุภัณฑ์	ชิ้น/กล่อง	12	6	4	3
	กล่อง/ลัง	10
	กล่อง/พาเลท	80
พื้นที่จัดเก็บ		ควรเก็บผลิตภัณฑ์ไว้ในคลังสินค้าที่มีการระบายอากาศดีด้วย ความชื้นสัมพัทธ์ไม่เกิน 80% และอุณหภูมิโดยรอบ ควรอยู่ระหว่าง -40°C ถึง +80°C นอกจากนี้ ไม่ควรมี มีก๊าซที่เป็นกรด ด่าง หรือกัดกร่อน

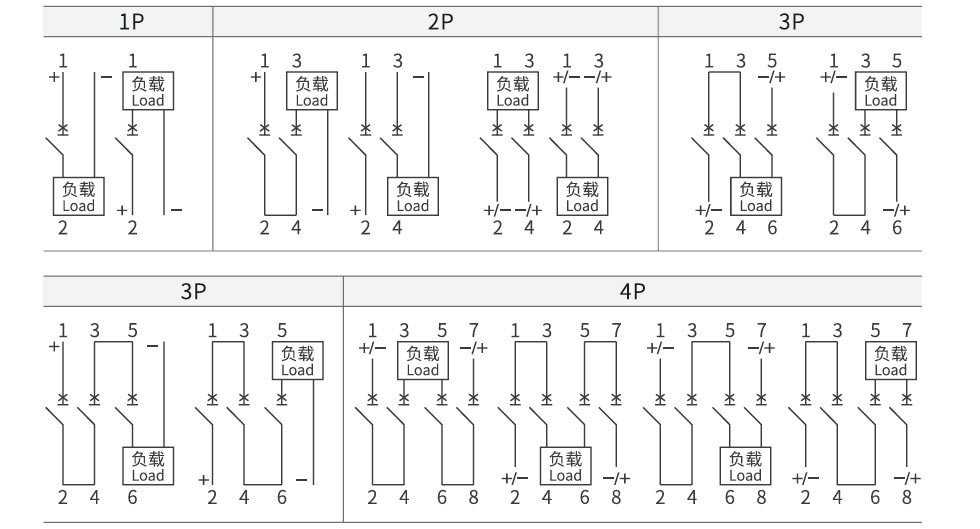

แผนภาพการเดินสายไฟ DC

DC Miniature Circuit Breaker

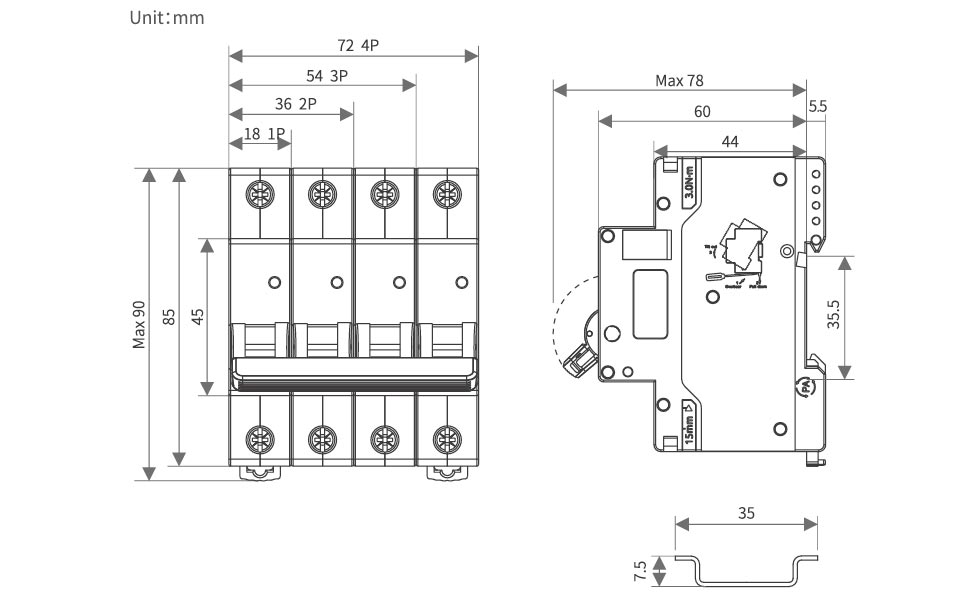

ลักษณะและขนาดการติดตั้ง

DC Miniature Circuit Breaker

ปัจจัยที่ลดลง

ตารางปัจจัยการลดอุณหภูมิ

อุณหภูมิ	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
จัดอันดับค่าสัมประสิทธิ์การดำเนินงานในปัจจุบัน	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


อุณหภูมิ	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°ซ	60 ℃	65°ซ	70 ℃
จัดอันดับค่าสัมประสิทธิ์การดำเนินงานในปัจจุบัน	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

ตารางปัจจัยลดระดับความสูง

ระดับความสูง /ม	2000	3000	4000	5000
จัดอันดับค่าสัมประสิทธิ์การทำงานปัจจุบัน	1	0.96	0.91	0.86
จัดอันดับค่าสัมประสิทธิ์แรงดันไฟฟ้าในการทำงาน	1	1	1	1
อัตรากำลังไฟฟ้าความถี่ทนต่อค่าสัมประสิทธิ์แรงดันไฟฟ้า	1	0.9	0.82	0.71
ค่าสัมประสิทธิ์แรงดันไฟฟ้าทนต่อแรงกระตุ้นพิกัด	1	0.9	0.82	0.71
พิกัดความจุส่วนไฟฟ้าลัดวงจรและอายุการใช้งานไฟฟ้า ค่าสัมประสิทธิ์	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

ตารางปัจจัยการลดพิกัดสำหรับการติดตั้ง MCBS แบบเคียงข้างกัน

จำนวน MCB	1	2~3	4~5	6~8	9~10
ค่าสัมประสิทธิ์In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63Aค่าสัมประสิทธิ์	1	0.92	0.8	0.7	0.6
80A≤In≤125Aค่าสัมประสิทธิ์	1	0.9	0.8	0.7	/

อุปกรณ์เสริม

อุปกรณ์ปลดล็อคเสริม MX
จัดอันดับแรงดันไฟฟ้าควบคุมเรา	กระแสตรง:24~48V กระแสสลับ:110~230V
เวลาสะดุดสูงสุด	<10ms
ความต้านทานคอยล์	50
จำกัดกระแส	≥1.6A
ชีวิตเครื่องกล	10,000 ครั้ง
ชีวิตไฟฟ้า	4,000 ครั้ง
แรงบิดของสายไฟ	0.8N ·ม
ความสามารถในการเดินสายไฟ	ลวดแข็ง 1.0 มม.²
	ลวดอ่อนขนาด 1.0 มม.² พร้อมขั้วต่อเทอร์มินัล
ช่วงอุณหภูมิในการทำงาน	-30°C~+70°C


สภาพแวดล้อม	ไม่ควรมีสารอันตรายที่ระเบิดได้ และไม่เป็นอันตราย ก๊าซหรือฝุ่นที่เป็นสื่อกระแสไฟฟ้าที่สามารถกัดกร่อนหรือทำลายฉนวนได้
ตำแหน่งการประกอบ	ไปทางด้านซ้ายของเซอร์กิตเบรกเกอร์

เงื่อนไขการติดตั้ง	การติดตั้งรางมาตรฐาน DIN35mm

ติดต่อเสริมของ
ติดต่อทำลายความจุ	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
แรงดันไฟฟ้าขั้นต่ำ	5V
กระแสไฟฟ้าขั้นต่ำในการทำงาน	10mA
จัดอันดับแรงดันไฟฟ้าของฉนวน	500V
พิกัดกระแสลัดวงจรจำกัด	1,000A
กระแสความร้อนที่ตกลงกัน Ith	4เอ
ชีวิตเครื่องกล	10,000(ครั้ง)
ชีวิตไฟฟ้า	4000(ครั้ง)
แรงบิดของสายไฟ	0.8N ·ม
ความสามารถในการเดินสายไฟ	1.0ตร.มม
จำนวนผู้ติดต่อ	1 ปกติเปิด 1 ปกติปิด

ช่วงอุณหภูมิในการทำงาน	-30°C~+70°C


สภาพแวดล้อม	ไม่ควรมีสารอันตรายที่ระเบิดได้ และไม่เป็นอันตราย ก๊าซหรือฝุ่นที่เป็นสื่อกระแสไฟฟ้าที่สามารถกัดกร่อนหรือทำลายฉนวนได้
ตำแหน่งการประกอบ	ไปทางด้านซ้ายของเซอร์กิตเบรกเกอร์

เงื่อนไขการติดตั้ง	การติดตั้งรางมาตรฐาน DIN 35 มม

Zhejiang Soutya New Energy LLC
