เบรกเกอร์ขนาดเล็ก DC ไฟฟ้าแรงสูง

เซอร์กิตเบรกเกอร์ DC แรงดันสูงขนาดเล็ก SYB5-40P จัดหาโดย Zhejiang Soutya New Energy LLC ผู้ผลิตในจีน ให้การป้องกันวงจร DC 1 500 V
คุณสมบัติที่สำคัญ
• ความสามารถด้านแรงดันไฟฟ้าสูง: ขั้วเดี่ยว 500 V DC สูงถึง 1,500 V DC—ใช้สายน้อยลง ต้นทุนก็ต่ำลง
• การป้องกันแบบสองทิศทางแบบไม่โพลาไรซ์เพื่อการติดตั้งที่เร็วและง่ายขึ้น
• หน้าสัมผัสแบบ Double-break พร้อมช่องว่างหน้าสัมผัสที่กว้างเป็นพิเศษเพื่อความปลอดภัยที่เหนือกว่า
• เหมาะสำหรับกล่อง DC Combiner ในระบบไฟฟ้าโซลาร์เซลล์

ส่งคำถาม

รายละเอียดสินค้า

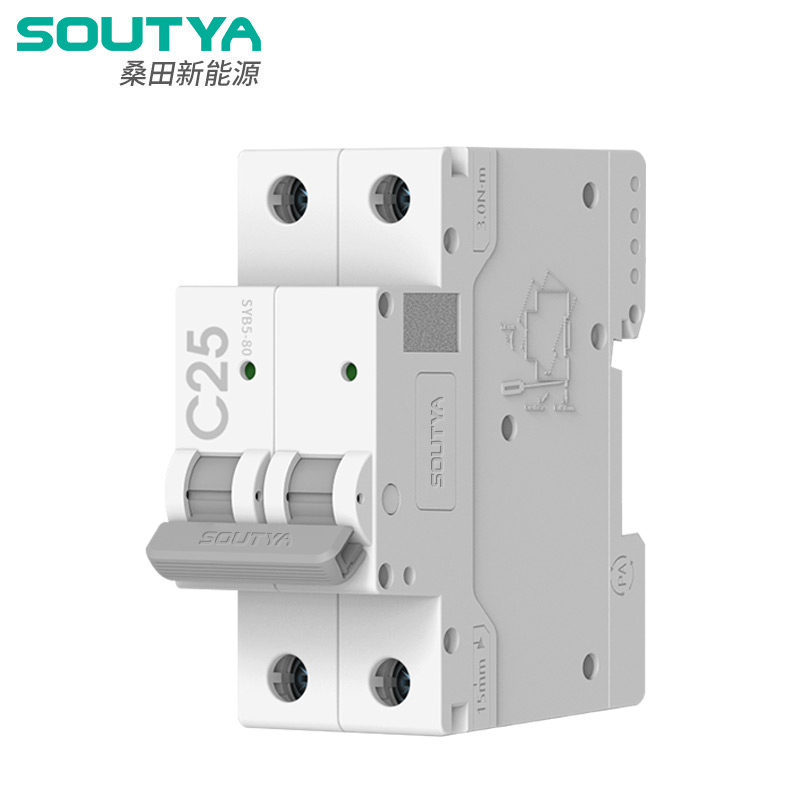

SGB5-40P เบรกเกอร์ขนาดเล็ก DC แรงดันสูงที่จัดทำโดยจีน ผู้ผลิต Zhejiang Soutya New Energy LLC คือ 1500 V DC แบบสองทิศทาง และเบรกเกอร์ขนาดเล็กแบบไม่โพลาไรซ์ที่มีกระแสแตกหัก 1.5 kA เหมาะสำหรับ PV, BESS และการป้องกันเครื่องชาร์จ EV

ลักษณะเฉพาะ

ไมโครกริด
การป้องกันแบบไม่มีขั้วแบบสองทิศทาง
การป้องกันการโอเวอร์โหลด;
ส่วนโค้งสั้น
ป้องกันการลัดวงจร
ความสามารถในการทำลายสูง

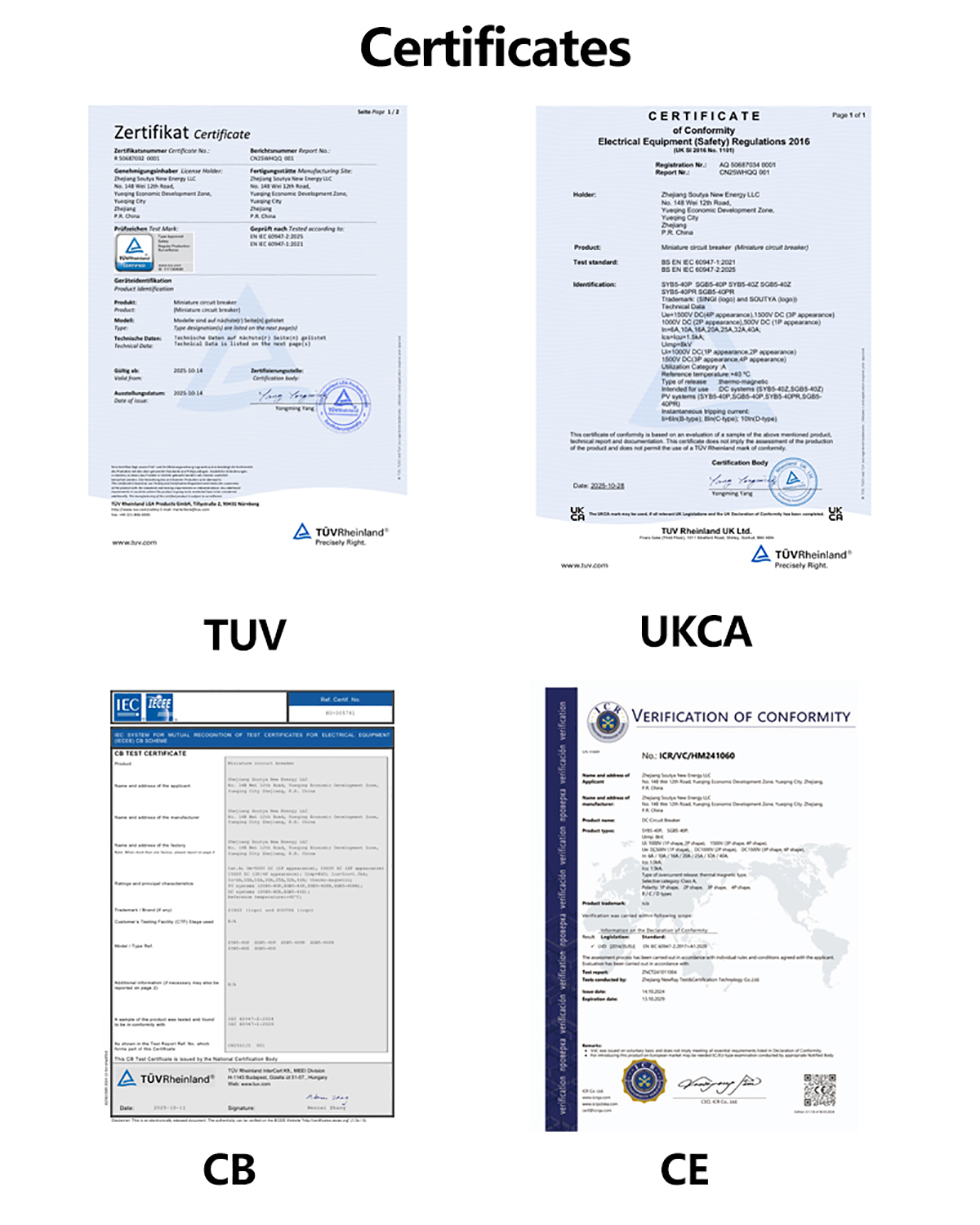

ใบรับรอง: CB ,CE, TUV , UKCA

สถานการณ์การใช้งาน

SGB5-40P เบรกเกอร์ขนาดเล็ก DC แรงดันสูงช่วยประหยัดพื้นที่, การป้องกันแบบสองทิศทางที่ปลอดภัยสำหรับระบบพลังงานหมุนเวียน 1 500 V DC—PV, ที่เก็บข้อมูล, ที่ชาร์จ EV และ DC

1. กล่องรวม PV DC

– อัตรากระแสไฟ 1500 V DC ช่วยให้สายยาวขึ้น โดยตัดจำนวน กล่องผสม; การป้องกันแบบสองทิศทางจะจัดการเวลากลางคืนแบบย้อนกลับ กระแสน้ำ

2. ชั้นวางแบตเตอรี่เชิงพาณิชย์ / ที่อยู่อาศัย

– การเดินสายแบบไม่โพลาไรซ์ช่วยลดความยุ่งยากในการขนานหรือสลับแบตเตอรี่ โมดูล; การเดินทางด้วยแม่เหล็กความร้อนจะแยกความผิดพลาดในการประจุ/การคายประจุได้อย่างรวดเร็ว

3. สถานีชาร์จเร็ว 150 kW+ DC

– การออกแบบราง DIN กว้าง 18 มม. เหมาะกับช่องชาร์จขนาดกะทัดรัด 1.5 กิโลแอมป์ ความจุที่พังทลายช่วยยึดบัส DC ภายใน

4. DC micro-grids และการกระจาย DC ของศูนย์ข้อมูล

– ป้องกันวงจรย่อย 750 V / 1 000 V / 1 500 V DC บี ซี หรือ ดี เส้นโค้งตรงกับโปรไฟล์โหลดต่างๆ

5. PV แบบกระจายระดับความสูงหรือกลางแจ้ง

– ทำงานได้ตั้งแต่ -30 °C ถึง +70 °C โดยไม่ลดพิกัดสูงสุด 2,000 ม. ระดับความสูงเหมาะกับสภาพแวดล้อมที่รุนแรง

พารามิเตอร์ทางเทคนิค

แบบอย่าง		SGB5-40P
เสา		1ป	2พี	3ป	4ป
พิกัดแรงดันใช้งาน Ue		500VDC	1,000VDC	1500VDC	1500VDC

กระแสเฟรมสูงสุด		40เอ
จัดอันดับปัจจุบันใน		6A, 10A, 16A, 20A, 25A, 32A, 40A
พิกัดแรงดันไฟฟ้าฉนวน Ui		1,000VDC		1500VDC
พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า Uimp		8kV

ลักษณะการสะดุด		บี/ซี/ดี
ประเภทสะดุด		ความร้อนแม่เหล็ก
Ics ความจุทำลายการดำเนินงาน		1.5kA(กระแสตรง)

สุดยอดความสามารถในการทำลาย lcu		1.5kA(กระแสตรง)
ชีวิตไฟฟ้า
มูลค่าเฉลี่ยที่แท้จริง		เฉลี่ย 1,000 ครั้ง
ค่าที่ระบุมาตรฐาน		300ครั้ง
ชีวิตเครื่องกล
มูลค่าเฉลี่ยที่แท้จริง		≥15000ครั้ง
ค่าที่ระบุมาตรฐาน		9700ครั้ง
หมวดหมู่แรงดันไฟฟ้าเกิน		Ⅲ
ระดับมลพิษ		3
ระดับการป้องกัน		IP40;เทอร์มินา IP20
ทนต่อความชื้นและความร้อน		หมวดที่ 2
ความชื้นสัมพัทธ์		≤95%
ความต้านทานการสั่นสะเทือน		ตามมาตรฐาน IEC60068-2-6
พารามิเตอร์ความต้านทานแรงกระแทกทางกล		ตามมาตรฐาน IEC60068-2-27

ความจุสายไฟ		2.5~35ตร.มม
แรงบิดของสายไฟ		3.0 นิวตันเมตร
อุณหภูมิแวดล้อมในการทำงาน		-30°C~+70°C
การจัดเก็บอุณหภูมิโดยรอบ		-40°C~+85°C
วิธีการติดตั้ง		DIN35
ระดับความสูง		≤2000ม
น้ำหนัก		0.13กก./เสา
มิติ	ความยาว	108มม

	ความกว้าง	18มม	36มม	54มม	72มม
	ความสูง	สูงสุด 78 มม
บรรจุุภัณฑ์	ชิ้น/กล่อง	12	6	4	3

	กล่อง/ลัง	10
	กล่อง/พาเลท	80
พื้นที่จัดเก็บ		ควรเก็บผลิตภัณฑ์ไว้ในคลังสินค้าที่มีการระบายอากาศดีด้วย ความชื้นสัมพัทธ์ไม่เกิน 80% และอุณหภูมิโดยรอบ ควรอยู่ระหว่าง -40°C ถึง +80°C นอกจากนี้ ไม่ควรมี มีก๊าซที่เป็นกรด ด่าง หรือกัดกร่อน

ลักษณะและขนาดการติดตั้ง

High Voltage DC Miniature Circuit Breaker

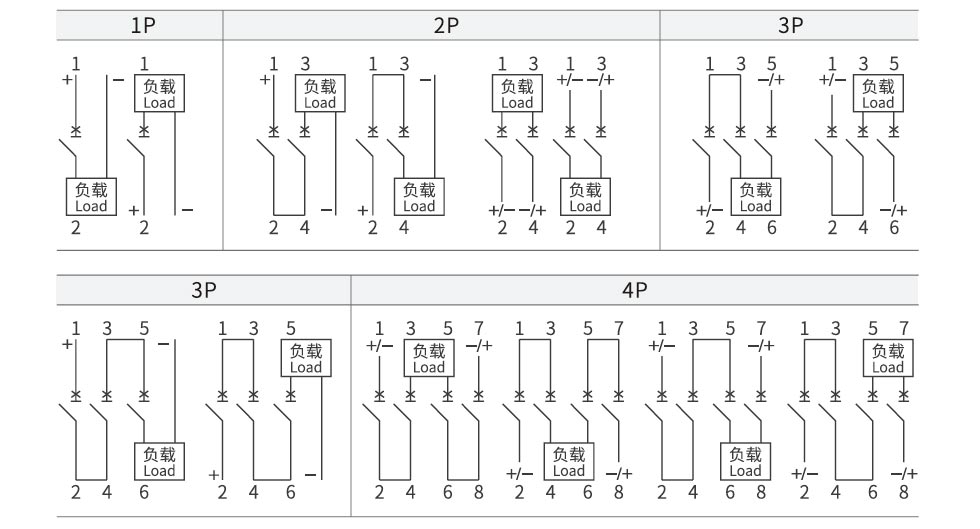

แผนภาพการเดินสายไฟ DC

High Voltage DC Miniature Circuit Breaker

ปัจจัยที่ลดลง

ตารางปัจจัยการลดอุณหภูมิ

อุณหภูมิ	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
จัดอันดับค่าสัมประสิทธิ์การดำเนินงานในปัจจุบัน	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


อุณหภูมิ	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°ซ	60 ℃	65°ซ	70 ℃
จัดอันดับค่าสัมประสิทธิ์การดำเนินงานในปัจจุบัน	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

ตารางปัจจัยลดระดับความสูง

ระดับความสูง /ม	2000	3000	4000	5000
จัดอันดับค่าสัมประสิทธิ์การทำงานในปัจจุบัน	1	0.96	0.91	0.86
จัดอันดับค่าสัมประสิทธิ์แรงดันไฟฟ้าในการทำงาน	1	1	1	1
อัตรากำลังไฟฟ้าความถี่ทนต่อค่าสัมประสิทธิ์แรงดันไฟฟ้า	1	0.9	0.82	0.71
ค่าสัมประสิทธิ์แรงดันไฟฟ้าทนต่อแรงกระตุ้นพิกัด	1	0.9	0.82	0.71
พิกัดความจุส่วนไฟฟ้าลัดวงจรและอายุการใช้งานไฟฟ้า ค่าสัมประสิทธิ์	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

ตารางปัจจัยการลดพิกัดสำหรับการติดตั้ง MCBS แบบเคียงข้างกัน

จำนวน MCB	1	2~3	4~5	6~8	9~10
ค่าสัมประสิทธิ์In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63Aค่าสัมประสิทธิ์	1	0.92	0.8	0.7	0.6

อุปกรณ์เสริม

อุปกรณ์ปลดล็อคเสริม MX
จัดอันดับแรงดันไฟฟ้าควบคุมเรา	กระแสตรง:24~48V กระแสสลับ:110~230V
เวลาสะดุดสูงสุด	<10ms
ความต้านทานคอยล์	5Ω
จำกัดกระแส	≥1.6A
ชีวิตเครื่องกล	10,000 ครั้ง
ชีวิตไฟฟ้า	4,000 ครั้ง
แรงบิดของสายไฟ	0.8N ·ม
ความสามารถในการเดินสายไฟ	ลวดแข็ง 1.0 มม.²
	ลวดอ่อน 1.0 มม.² พร้อมขั้วต่อเทอร์มินัล
ช่วงอุณหภูมิในการทำงาน	-30°C~+70°C


สภาพแวดล้อม	ไม่ควรมีสารอันตรายที่ระเบิดได้ และไม่เป็นอันตราย ก๊าซหรือฝุ่นที่เป็นสื่อกระแสไฟฟ้าที่สามารถกัดกร่อนหรือทำลายฉนวนได้
ตำแหน่งการประกอบ	ไปทางด้านซ้ายของเซอร์กิตเบรกเกอร์

เงื่อนไขการติดตั้ง	การติดตั้งรางมาตรฐาน DIN35mm

ติดต่อเสริมของ
ติดต่อทำลายความจุ	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
แรงดันไฟฟ้าขั้นต่ำ	5V


กระแสไฟฟ้าขั้นต่ำในการทำงาน	10mA


จัดอันดับแรงดันไฟฟ้าของฉนวน	500V
พิกัดกระแสลัดวงจรจำกัด Ik	1,000A
กระแสความร้อนที่ตกลงกัน Ith	4เอ
ชีวิตเครื่องกล	10,000 ครั้ง
ชีวิตไฟฟ้า	4,000 ครั้ง
แรงบิดของสายไฟ	0.8N ·ม
ความสามารถในการเดินสายไฟ	1.0ตร.มม
จำนวนผู้ติดต่อ	1 ปกติเปิด 1 ปกติปิด

ช่วงอุณหภูมิในการทำงาน	-30°C~+70°C
สภาพแวดล้อม	ไม่ควรมีสารอันตรายที่ระเบิดได้ และไม่เป็นอันตราย ก๊าซหรือฝุ่นที่เป็นสื่อกระแสไฟฟ้าที่สามารถกัดกร่อนหรือทำลายฉนวนได้

ตำแหน่งการประกอบ	ไปทางด้านซ้ายของเซอร์กิตเบรกเกอร์

เงื่อนไขการติดตั้ง	การติดตั้งรางมาตรฐาน DIN 35 มม
