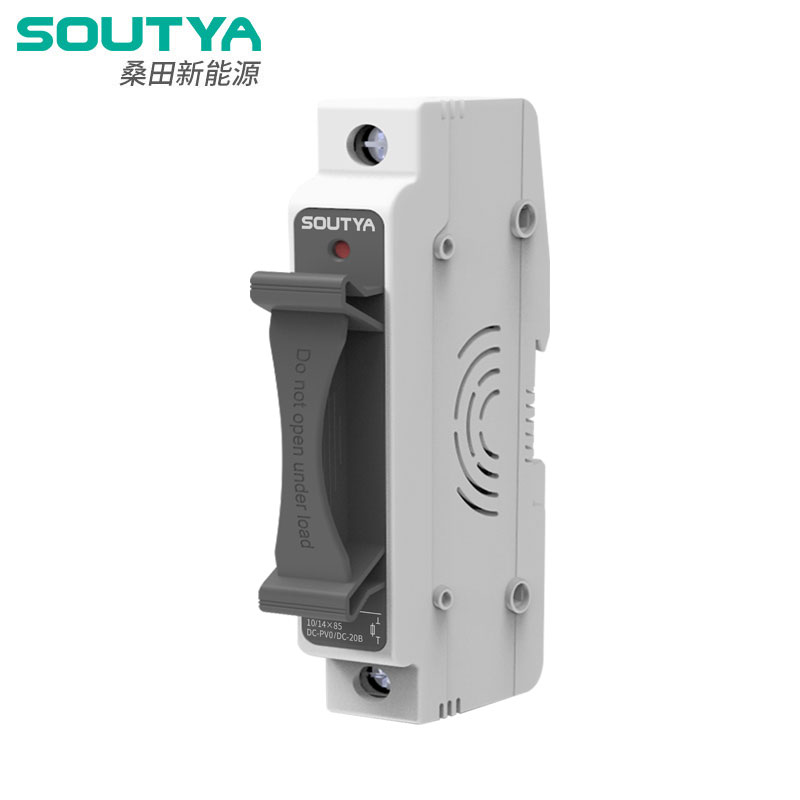

กล่องฟิวส์ DC 1000V

กล่องฟิวส์ SYF5-DC 1000V จาก Soutya ให้การป้องกันที่เชื่อถือได้พร้อมการรับรอง CE ติดต่อเราวันนี้เพื่อรับใบเสนอราคาที่แข่งขันได้! ซึ่งจัดหาโดยผู้ผลิตในจีน Zhejiang Soutya New Energy LLC ให้กำลังไฟ 1000 V DC, การป้องกัน 2–32 A พร้อมพิกัดการแตกหัก 20 kA สำหรับกล่องรวมแสงอาทิตย์
คุณสมบัติที่สำคัญ
ไฟแสดงสถานะ ทราบสถานะของลวดฟิวส์อย่างชัดเจน
เปิดที่จับสามารถดึงขึ้นได้ง่ายต่อการเปลี่ยนสายฟิวส์
หมุดย้ำและการเชื่อมด้วยอัลตราโซนิกมีความแข็งมากขึ้น สายไฟไม่แยก
การใช้งานในกล่องรวม PV

ส่งคำถาม

รายละเอียดสินค้า

ตัวยึดฟิวส์ SYF5-3DC 1000V จาก Soutya ให้การป้องกันที่เชื่อถือได้พร้อมการรับรอง CE ติดต่อเราวันนี้เพื่อรับใบเสนอราคาที่แข่งขันได้! จากผู้ผลิตจีน Zhejiang Soutya New Energy LLC เป็นอุปกรณ์ทำลาย 1,000 V DC, 2–32 A, 20 kA สำหรับ PV ที่พักอาศัยขนาด 3-15kW Combiner-กล่อง

ลักษณะเฉพาะ

เปลือกฟิวส์ซีรีส์ SYF5 ทำจากวัสดุ PA66 ที่มีจุดหลอมเหลวสูงซึ่งก็คือ ปลอดภัยและเชื่อถือได้มากขึ้น
แกนหลอมละลายเป็นวัสดุหลอมหน้าตัดแปรผันที่ทำจากแผ่นเงินบริสุทธิ์ ห่อหุ้มอยู่ในหลอดหลอมที่ทำจากพอร์ซเลนที่มีความแข็งแรงสูง การหลอมละลาย ท่อบรรจุทรายควอทซ์ที่มีความบริสุทธิ์สูงผ่านการบำบัดทางเคมีและพิเศษ บำบัดสารเคมีเป็นสารดับเพลิงอาร์ค ปลายทั้งสองข้างละลายอยู่ เชื่อมต่อกับฝาปิดอย่างแน่นหนาโดยการเชื่อมแบบจุด

สถานการณ์การใช้งาน

1.พลังงานแสงอาทิตย์บนหลังคาที่อยู่อาศัย (3–15 กิโลวัตต์)

ใช้ได้กับกล่องสตริง 1000 V DC สำหรับเฟสเดียว 5–10 kW หรือสามเฟส 10–15 kW ระบบ; ตัวฟิวส์ขนาด 10.3 × 38 มม. ใช้ได้กับฟิวส์แบบสายทั่วไปขนาด 6–25 A

2. ชุดพลังงานแสงอาทิตย์ขนาดเล็กและระเบียง

อัตรากระแสไฟ 1000 V ครอบคลุม 2–4 สายของโมดูล 450 W; ตัวแยก 1P ขนาดกะทัดรัดช่วยประหยัด พื้นที่ในกรอบพลาสติก IP65 ติดตั้งอยู่ใต้โมดูล

3. วงจรแบตเตอรี่อินเวอร์เตอร์ไฮบริดในครัวเรือน

แยกสแต็กแบตเตอรี่ 48 V/51.2 V ที่ขั้นเป็นบัสภายใน 600–800 V DC หน่วยไฮบริด 5–10 กิโลวัตต์; การแตกหัก 20 kA จัดการกับข้อผิดพลาดในการลัดวงจรของแบตเตอรี่

4.เครื่องชาร์จไฟฟ้ากระแสสลับ EV ในประเทศ (7–11 กิโลวัตต์)

เมื่อเครื่องชาร์จใช้บัส PFC 800 V DC ภายใน SYF5-32P จะทำการบำรุงรักษา แยกก่อนตัวเก็บประจุดีซีลิงค์

5. ไฟ DC พลังงานต่ำ / ไมโครกริดในสวน

ปกป้องสวน 380 V/750 V DC หรือบัสไฟถนนที่ป้อนโดยเสา PV ขนาดเล็ก โครงสร้าง PA66 ทนทานต่อการใช้งานกลางแจ้งที่ -40 °C ถึง +90 °C

พารามิเตอร์ทางเทคนิค

แบบอย่าง	SYF5-32P
จำนวนเสา	1ป
ตามมาตรฐาน	IEC60269-1 IEC60269-6


พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue VDC	1,000VDC
จัดอันดับปัจจุบันใน A	2-32เอ
ทำลายความจุ kA	20 กะรัต
ระดับการป้องกัน	IP20
การเดินสายไฟ มม.²	1-10ตร.มม
ช่วงอุณหภูมิในการทำงาน	-40°C~+90°C

ระดับความสูง	≤2000ม
ความชื้นสัมพัทธ์	+20 ℃, ≤90% +30 ℃, ≤80% +40 ℃, ≤70%

สภาพแวดล้อมการติดตั้ง	ไม่มีการสั่นสะเทือนและการกระแทกอย่างมีนัยสำคัญ

หมวดหมู่การติดตั้ง	คลาสที่สาม

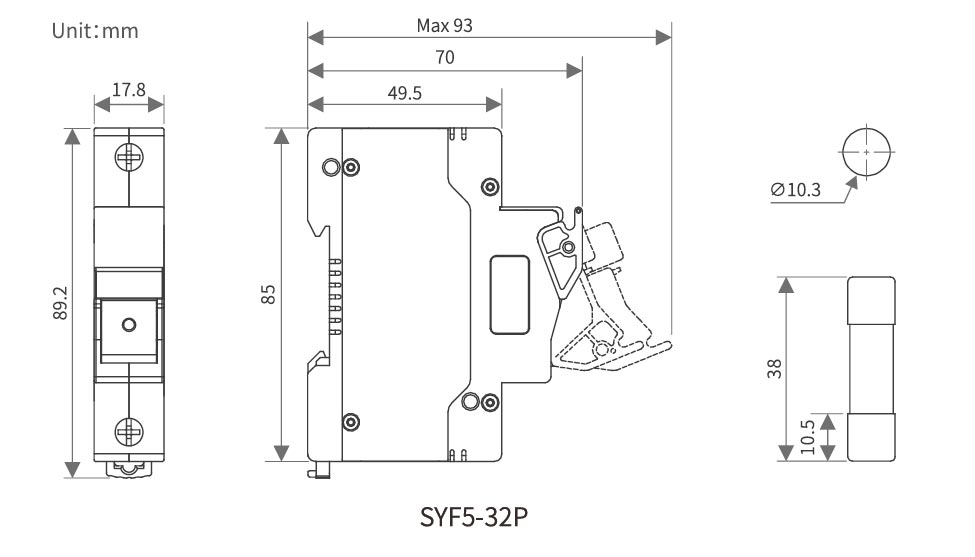

ลักษณะและขนาดการติดตั้ง

DC 1000V Fuse Holder

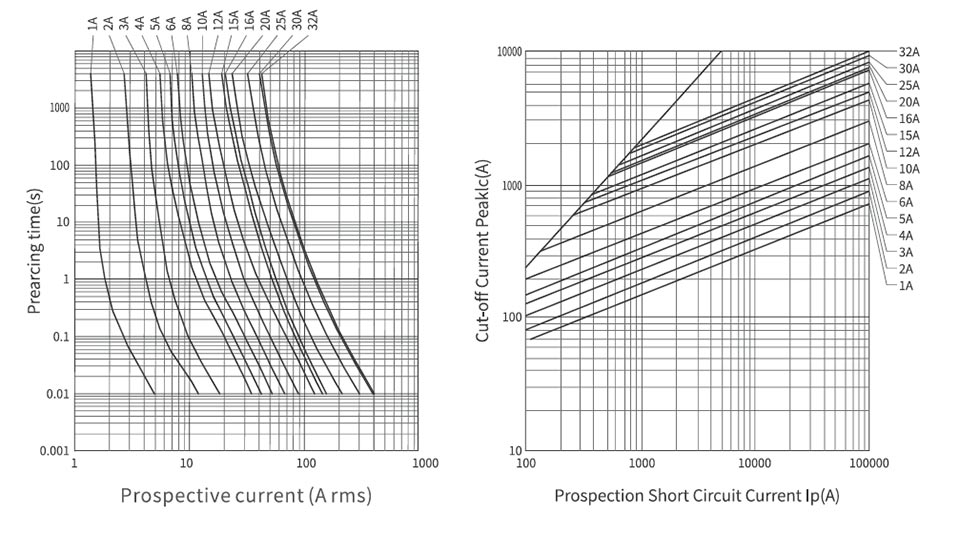

แผนภาพการเดินสายไฟ DC

DC 1000V Fuse Holder

ขนาดแกนฟิวส์ (มม.)	จัดอันดับปัจจุบัน (A)	แรงดันไฟฟ้า (V)	การสูญเสียพลังงาน		อินทิกรัลจูล
			การสูญเสียพลังงาน		อินทิกรัลจูล
			0.7 นิ้ว(W)	1.01n (ญ)	อินทิกรัลจูลส่วนโค้งหน้า P't(A²s)	อินทิกรัลการหลอมรวม I²t(A²s)
			0.7 นิ้ว(W)	1.01n (ญ)	อินทิกรัลจูลส่วนโค้งหน้า P't(A²s)	อินทิกรัลการหลอมรวม I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
