กล่องฟิวส์ DC 1500V

ตัวยึดฟิวส์ SYF5-50P DC 1500V จัดหาโดยผู้ผลิตในจีน Zhejiang Soutya New Energy LLC เป็นอุปกรณ์ป้องกันกระแสไฟเกินโดยเฉพาะ โดยทั่วไปใช้งานในกล่องรวมสายของหลังคาเชิงพาณิชย์ขนาดใหญ่ เรือนกระจกทางการเกษตร หรือโรงไฟฟ้า PV ขนาดกลางที่ติดตั้งภาคพื้นดินที่มีพิกัด 30–50 กิโลวัตต์ขึ้นไป
คุณสมบัติที่สำคัญ
ไฟแสดงสถานะ ทราบสถานะของลวดฟิวส์อย่างชัดเจน
เปิดที่จับสามารถดึงขึ้นได้ง่ายต่อการเปลี่ยนสายฟิวส์
หมุดย้ำและการเชื่อมด้วยอัลตราโซนิกมีความแข็งมากขึ้น สายไฟไม่แยก
การใช้งานในกล่องรวม PV

ส่งคำถาม

รายละเอียดสินค้า

ตัวยึดฟิวส์ SYF5-50P DC 1500V, ตัวยึดความปลอดภัยไฟฟ้าโซลาร์เซลล์ 50 A จัดทำโดยผู้ผลิตจีน Zhejiang Soutya New Energy LLC - คือ หน่วยป้องกันแบบติดตั้งบนแผงสร้างด้วยโพลีคาร์บอเนตที่ทนต่อรังสียูวี ตัวเครื่องและการปิดผนึกระดับ IP65 เพื่อประสิทธิภาพการทำงานกลางแจ้งที่ยาวนาน ที่ ตัวยึดจะล็อคองค์ประกอบฟิวส์ gPV ขนาด 10 × 38 มม. (โดยรวม 2.2 × 13.2 ซม.) และ ให้การกวาดล้างข้อบกพร่องที่มีความสามารถในการทำลาย 25 kA พร้อมการแตกหักที่มองเห็นได้ ตัวบ่งชี้และความปลอดภัยในการบำรุงรักษาในขณะที่สายบวกและลบจากโรงงาน และการสิ้นสุด PE ช่วยให้มั่นใจได้ถึงความต่อเนื่องของสายดินที่เชื่อถือได้ ออกแบบมาเพื่อ อาร์เรย์ย่อย PV แบบสตริงเดี่ยวหรือหลายสตริง ให้กระแสไฟเกินที่จำเป็น การแยกตัวและพันธะให้ศักย์เท่ากัน

พารามิเตอร์ทางเทคนิค

แบบอย่าง	SYF5-50P
จำนวนเสา	1ป
ตามมาตรฐาน	IEC60269
พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue V DC	1500V DC
จัดอันดับปัจจุบันใน A	2-50A
ทำลายความจุ kA	20kA/25kA
ระดับการป้องกัน	IP20
สายไฟ มม.²	1-16ตร.มม
ช่วงอุณหภูมิในการทำงาน	-50°C~+90°C
ระดับความสูง	≤2000ม
ความชื้นสัมพัทธ์	+20 ℃, ≤90%
	+30 ℃, ≤80%
	+40 ℃, ≤70%
สภาพแวดล้อมการติดตั้ง	ไม่มีการสั่นสะเทือนและการกระแทกอย่างมีนัยสำคัญ
หมวดหมู่การติดตั้ง	คลาสที่สาม

สถานการณ์การใช้งาน

1. กล่อง Combiner PV ขนาดยูทิลิตี้

1 สตริง 500 V DC ของโมดูล 182/210 มม. สูงสุด 50 A; ข้อต่อฟิวส์ขนาด 10.3 × 85 มม อนุญาต 28–40 A ต่อสตริง โดยตัดจำนวนกล่องในบล็อก 2.5 MW

2.หลังคาเชิงพาณิชย์/อุตสาหกรรมขนาดใหญ่ ≥ 30 kW

อินเวอร์เตอร์สามเฟส 50 kW–110 kW พร้อม MPPT 1 300–1 500 V ได้รับประโยชน์จาก 25 ความสามารถในการทำลาย kA และช่องว่างหน้าสัมผัส 1 มม. เพื่อการเบี่ยงเบนส่วนโค้งที่เชื่อถือได้

3.ระบบกักเก็บพลังงานแบตเตอรี่แบบคอนเทนเนอร์ (BESS)

ชั้นวางแบตเตอรี่ 1 200–1 500 V DC สูงสุด 2.5 MWh; พิกัด 50 A ปกป้องแต่ละชั้นวาง ในขณะที่ Icu ขนาด 25 kA รองรับกระแสไฟลัดวงจรของแบตเตอรี่เต็ม

สถานีชาร์จเร็ว DC ขนาด 4.150 kW–400 kW

ป้องกันบัส 1 000–1 500 V DC ระหว่างชุดเรียงกระแสและตัวจ่าย ตัวแยกฟิวส์ช่วยให้สามารถถอนออกได้อย่างปลอดภัยระหว่างการบำรุงรักษาโดยไม่ต้องปิด ลงธนาคารชาร์จทั้งหมด

5.PV + ฮับชาร์จ EV ที่เก็บข้อมูล

ใช้งานได้สองทางบนบัส 1 500 V เดียวกัน: ตัวแยกฟิวส์หนึ่งตัวต่อสตริงอินพุต PV และ อีกอันต่อชั้นวางแบตเตอรี่ ทำให้อะไหล่และการขนส่งง่ายขึ้น

6. ทะเลทรายหรือพืช PV ลอยน้ำ

ช่วงการทำงาน −50 °C ถึง +90 °C และขั้วต่อแบบป้องกันนิ้วที่ IP20 ทนทานต่อการใช้งาน สภาพแวดล้อมกลางแจ้งที่รุนแรงหรือมีความชื้นสูง องค์ประกอบฟิวส์ 85 มม. ให้สูงขึ้น I²t ปล่อยผ่านสำหรับการวิ่งสายเคเบิลยาว

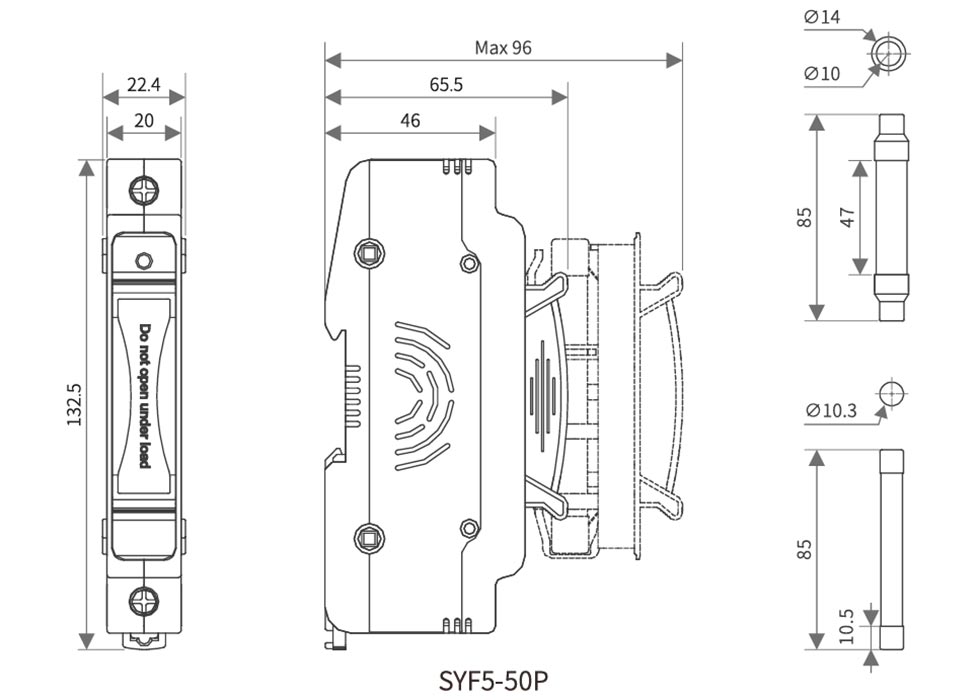

ลักษณะและขนาดการติดตั้ง

DC 1500V Fuse Holder

แผนภาพการเดินสายไฟ DC

DC 1500V Fuse Holder

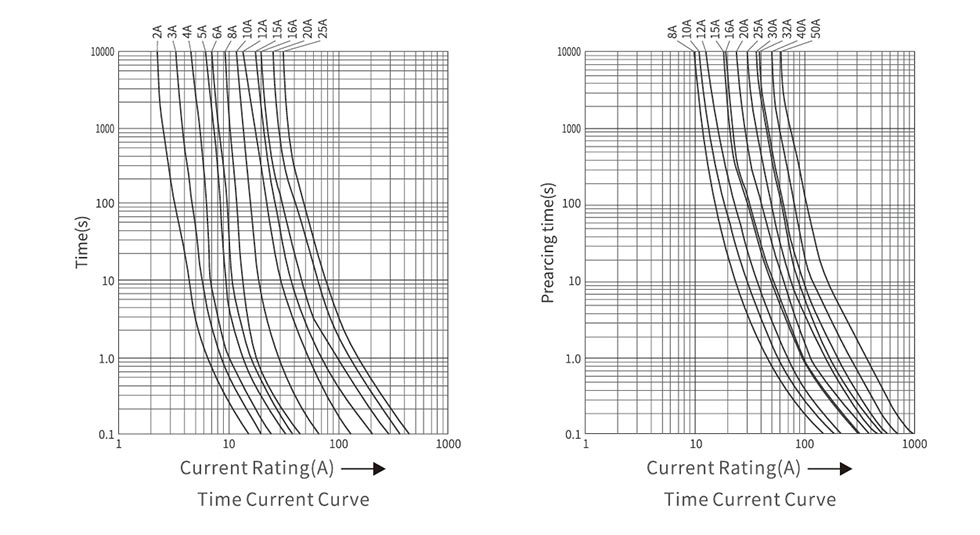

ขนาดแกนฟิวส์ (มม.)	จัดอันดับปัจจุบัน (A)	แรงดันไฟฟ้า (V)	การสูญเสียพลังงาน		อินทิกรัลจูล
			การสูญเสียพลังงาน		อินทิกรัลจูล
			0.7 นิ้ว (ก)	1.01n (ญ)	อินทิกรัลจูลส่วนโค้งหน้า P't(A²s)	อินทิกรัลการหลอมรวม I²t(A²s)
			0.7 นิ้ว (ก)	1.01n (ญ)	อินทิกรัลจูลส่วนโค้งหน้า P't(A²s)	อินทิกรัลการหลอมรวม I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
