เครื่องตัดวงจรขนาดเล็กแบบปิดอัตโนมัติ

เครื่องตัดวงจรขนาดเล็กแบบปิดอัตโนมัติที่จัดทำโดยประเทศจีน ผู้ผลิต Zhejiang Soutya New Energy LLC.มีวงจรขนาดเล็ก เบรกเกอร์เป็นสวิตช์หลักพร้อมกับอัจฉริยะขนาดเล็กพิเศษ ผู้ประกอบการไฟฟ้าที่มีไมโครโปรเซสเซอร์ มีฟังก์ชั่นสำหรับแรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าตก การสูญเสียแรงดันไฟฟ้า และการหน่วงเวลา ด้วยระบบอัตโนมัติ การเชื่อมต่อใหม่หลังจากการกู้คืนแรงดันไฟฟ้า มันสอดคล้องกับทางเทคนิค ข้อมูลจำเพาะสำหรับเบรกเกอร์วงจรที่เชื่อมต่อกับกริดไฟฟ้าโซลาร์เซลล์แบบกระจาย: GB/T 10963.1, IEC/EN 60898-1 และ Q/GDW 1972

ลักษณะเฉพาะ

ป้องกันการลัดวงจร
สูง/ต่ำ/สูญเสียการป้องกันแรงดันไฟฟ้า
หลังจากการกู้คืนแรงดันไฟฟ้า
ความสามารถในการทำลายพิกัดสูงสุด 10kA
เวลาปิดอัตโนมัติ: 7s-10s

พารามิเตอร์ทางเทคนิค

สภาพแวดล้อมการทำงาน

ระดับความสูง: ≤2000m;
ประเภทการติดตั้ง:Ⅱ、Ⅲ;
วิธีการติดตั้ง: การติดตั้งราง DIN แนวตั้งแบบฝัง
ระดับมลพิษ:2.

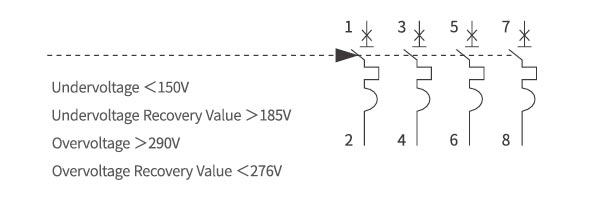

แผนภาพการเดินสายไฟ

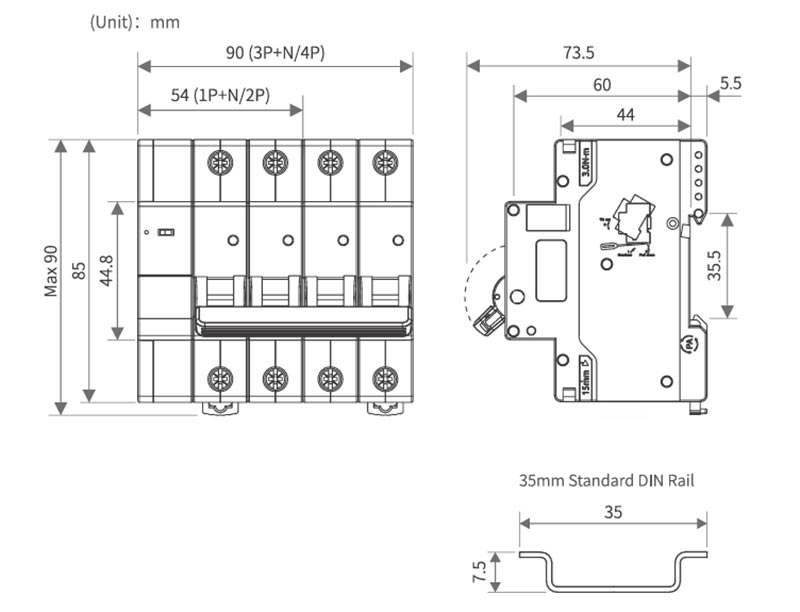

ลักษณะและขนาดการติดตั้ง

สถานการณ์การใช้งาน

1. ระบบ PV แบบสตริงบนชั้นดาดฟ้าและ C&I

400 V/230 V บนหลังคาที่อยู่อาศัยและพาณิชยกรรมเฟสเดียวหรือสามเฟส อาร์เรย์; ติดตั้งภายในกล่องรวมสัญญาณ AC ที่อยู่ระหว่างสาย อินเวอร์เตอร์และมิเตอร์ไฟฟ้าให้โอเวอร์โหลด ลัดวงจร และอัตโนมัติ ปิดอีกครั้งหลังจากการกู้คืนแรงดันไฟฟ้าของกริด

2. เอาต์พุต AC อินเวอร์เตอร์แบบกริดไท

ติดตั้งจากโรงงานโดยอินเวอร์เตอร์ OEM เป็นตัวป้องกัน AC มาตรฐานสำหรับ 5-15 kW รุ่นเฟสเดียวหรือ 10-30 กิโลวัตต์สามเฟส ครอบคลุมความสามารถในการแตกหัก 10 kA กระแสไฟลัดที่คาดหวังสูงที่เห็นที่แผงจำหน่าย

3. บอร์ดวัดแสงแบบกระจายพลังงาน

ใช้เป็นอุปกรณ์แยก/MCB หลักภายใน “กล่องมิเตอร์ PV” ที่กำหนดโดย มาตรฐานยูทิลิตี้ State-Grid / China Southern Power; การเดินทางภายใต้แรงดันไฟฟ้า <150 V และทริปแรงดันเกิน >290 V รับประกันการตัดการเชื่อมต่ออัตโนมัติ เมื่อกริดหลุดออกไปนอกหน้าต่างป้องกันการเกาะติด

4. Car-port & Agrivoltaic Strings

เสารวมกลางแจ้งที่การรีเซ็ตด้วยตนเองไม่สะดวก 20,000 รอบ อายุการใช้งานของกลไกและระดับ –25 °C…+60 °C ช่วยให้ไม่ต้องบำรุงรักษาตามฤดูกาล การดำเนินงาน

5. ระบบจัดเก็บข้อมูลที่ใช้แบตเตอรี่ขนาดเล็ก

การปรับปรุง Li-ion หรือ LiFePO₄ แบบควบคู่กับ AC เบรกเกอร์เปิดบนอินเวอร์เตอร์แบตเตอรี่ กระแสเกินและจะปิดอีกครั้งเมื่อ BMS ส่งสัญญาณแรงดันไฟฟ้าปกติเพื่อกำจัด การโทรออกของลูกค้า

6. ตู้ไฟถนนและตู้ชาร์จ EV

จ่ายไฟสาขาไฟ 32 A/40 A หรือเครื่องชาร์จระดับ 2 จาก PV เดียวกัน วงจร; ขนาดกะทัดรัด 1P+N หรือ 3P+N ขนาด 54 มม./90 มม. ช่วยประหยัดพื้นที่ตัวเครื่องอันมีค่า พื้นที่

7. การกระจายที่พักพิงฟาร์มและโทรคมนาคม

ให้การป้องกันแรงดันไฟฟ้าตกสำหรับปั๊มที่ขับเคลื่อนด้วยมอเตอร์หรือโทรคมนาคม วงจรเรียงกระแสที่ต้องปิดตัวลงเมื่อกริดที่อ่อนแอในชนบทพังทลายลง จะรีสตาร์ทโดยอัตโนมัติเมื่อสายฟื้นตัว >185 V

8. เครื่องลื่นไถลและให้เช่า PV แบบพกพา

เครื่องกำเนิดไฟฟ้าให้เช่าแบบติดตั้งด่วนสำหรับงานเทศกาลหรือสถานที่ก่อสร้าง การปิดระบบแบบ Plug-and-Play หลีกเลี่ยงการแทรกแซงด้วยตนเองทุกครั้งที่กริดหรือ อาการสะอึกของเครื่องกำเนิดไฟฟ้า
