เหตุใดจึงเลือกกล่องรวมไฟ DC 1000V พร้อม MCB สำหรับแผงโซลาร์เซลล์

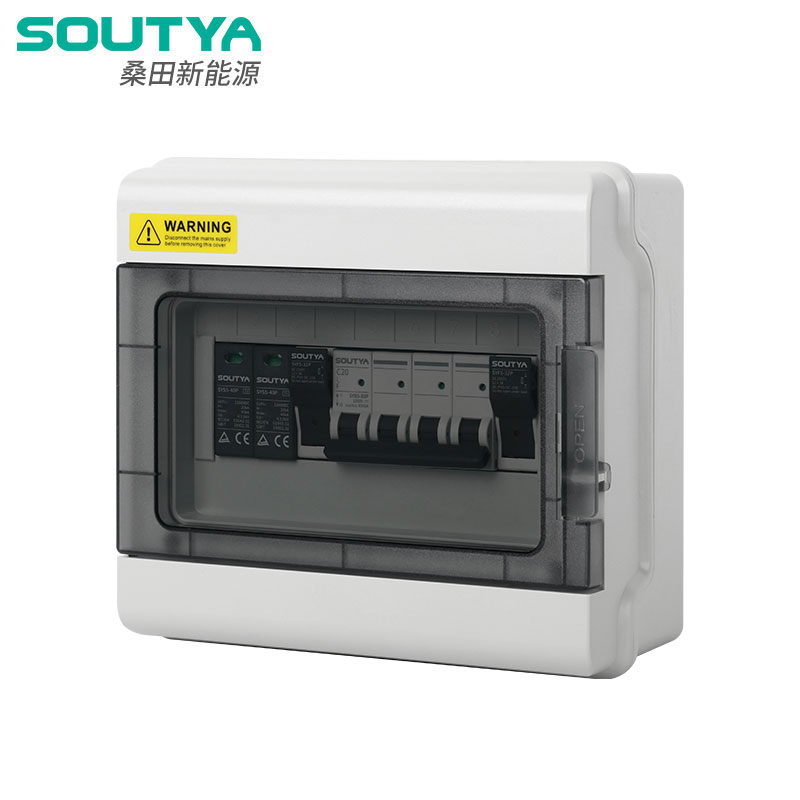

กล่อง Combiner 1000V DC 2 in 1 out คืออะไร?

กล่อง Combiner จะรวมอินพุตสตริง PV หลายรายการไว้ในเอาต์พุตเดียว การกำหนดค่า 2 in 1 out ยอมรับอินพุตสตริงสองตัวและส่งวงจรรวมหนึ่งวงจรไปยังอินเวอร์เตอร์ อัตราไฟ 1000V DC ตรงกับระบบ PV เชิงพาณิชย์มาตรฐาน รุ่นนี้ใช้ MCB เป็นอุปกรณ์ป้องกันกระแสเกินแทนฟิวส์ ความสามารถในการรีเซ็ต MCB ช่วยลดต้นทุนการบำรุงรักษาเมื่อเทียบกับฟิวส์ที่เปลี่ยนได้

เหตุใดอาร์เรย์ PV จึงต้องใช้กล่อง Combiner ที่มีการป้องกัน MCB

อาร์เรย์ PV ทำงานภายใต้แรงดันไฟฟ้ากระแสตรงสูงและกระแสแปรผัน ข้อผิดพลาด เช่น การลัดวงจรหรือกระแสย้อนกลับอาจทำให้โมดูลและสายไฟเสียหายได้ กล่องรวมที่มี MCB ให้การป้องกันกระแสเกินแบบรีเซ็ตได้ ตามมาตรฐาน IEC 62548:2016 แต่ละสายต้องได้รับการป้องกันจากกระแสไฟเกิน ประเภท MCB ช่วยให้สามารถกู้คืนได้อย่างรวดเร็วหลังการเดินทาง ซึ่งมีประโยชน์สำหรับการแก้ไขปัญหาสตริง สำหรับระบบขนาดใหญ่ กล่องรวมโมดูลาร์ที่มี MCB ช่วยลดเวลาหยุดทำงาน

ประเภท MCB แตกต่างจากกล่องรวมแบบใช้ฟิวส์อย่างไร

MCB อำนวยความสะดวกให้กับระบบที่คาดว่าจะมีการรีเซ็ตการป้องกันบ่อยครั้ง ประเภทฟิวส์อาจมีราคาถูกกว่าสำหรับการติดตั้งระยะไกลหรือการติดตั้งแบบตายตัวซึ่งสามารถเปลี่ยนใหม่ได้

ผู้ซื้อควรตรวจสอบข้อกำหนดทางเทคนิคอะไรบ้างสำหรับกล่องรวมสัญญาณ 1000V DC

เมื่อเลือกกล่องรวม 1000V DC 2 เข้า 1 ออกประเภท MCB ให้ตรวจสอบพารามิเตอร์เหล่านี้:

• แรงดันไฟฟ้า:ต้องมีแรงดันไฟฟ้าสูงสุดของระบบเป็นอย่างน้อย (1000V DC)
• จัดอันดับปัจจุบันต่อสตริง:ตรวจสอบให้แน่ใจว่าพิกัด MCB ตรงกับกระแสลัดวงจรของสตริง (Isc) ที่มีระยะขอบ
• ทำลายความจุ:MCB จะต้องสามารถขัดจังหวะกระแสไฟฟ้าฟอลต์สูงสุดที่เป็นไปได้ IEC 60947-2 กำหนดข้อกำหนดความสามารถในการทำลายกระแสตรง สำหรับ 1,000V DC ให้มองหาอย่างน้อย 6kA ถึง 10kA
• ระดับ IP:การติดตั้งภายนอกอาคารควรมี IP65 หรือดีกว่าสำหรับการป้องกันฝุ่นและน้ำเข้า
• จำนวนอินพุต:2 in 1 out เหมาะสำหรับสองสาย ระบบที่ใหญ่กว่าอาจต้องการอินพุตเพิ่มเติม
• การรับรอง:ตรวจสอบรายการ TUV, CE หรือ UL ที่เกี่ยวข้องกับตลาดของคุณ

แอปพลิเคชันใดเหมาะที่สุดสำหรับการกำหนดค่าแบบ 2 in 1 out

กล่องรวมสัญญาณออกแบบ 2 อิน 1 เหมาะสำหรับระบบบนชั้นดาดฟ้าเชิงพาณิชย์หรือที่อยู่อาศัยขนาดเล็กที่มีสายสองสาย ใช้งานได้ในพื้นที่จำกัดและแต่ละสายต้องมีการป้องกันกระแสไฟเกินแยกกันก่อนที่จะรวม รูปแบบกะทัดรัดพอดีกับกล่องรวมสัญญาณใกล้กับอาเรย์ นอกจากนี้ยังทำหน้าที่เป็นตัวรวมสำหรับระบบจัดเก็บแบตเตอรี่ที่มีแบตเตอรีแบตเตอรีขนานกัน 2 แบตเตอรี สำหรับอาร์เรย์ขนาดใหญ่ สามารถต่อเรียงหลายยูนิตหรือจำเป็นต้องมีกล่องรวมอินพุตหลายอินพุต

จะมั่นใจการทำงานที่เชื่อถือได้ของกล่องรวม 1000V DC ได้อย่างไร

การติดตั้งต้องเป็นไปตามรหัสไฟฟ้าในพื้นที่และคำแนะนำของผู้ผลิต ใช้สายเคเบิลที่มีขนาดถูกต้องพร้อมขั้วต่อ DC ที่เหมาะสม ตรวจสอบให้แน่ใจว่าตู้มีการต่อสายดินและปิดผนึกป้องกันความชื้น ทดสอบ MCB เป็นระยะโดยสะดุดด้วยตนเองเพื่อยืนยันการทำงานทางกล ในสภาพแวดล้อมที่มีความชื้นสูง ให้พิจารณายูนิตที่มีการเคลือบป้องกันการกัดกร่อนบนเทอร์มินัล คุณสามารถเพิ่มอุปกรณ์ป้องกันไฟกระชาก (SPD) แบบอินไลน์เพื่อป้องกันฟ้าผ่าเพิ่มเติมได้ แม้ว่าจะไม่รวมอยู่ในเวอร์ชันพื้นฐานนี้ก็ตาม

คำถามที่พบบ่อย

อ้างอิง

[1] IEC 62548:2016 อาร์เรย์ไฟฟ้าโซลาร์เซลล์ (PV) - ข้อกำหนดการออกแบบ [S] 2559.

[2] IEC 60947-2:2020 สวิตช์เกียร์และเกียร์ควบคุมแรงดันต่ำ - ส่วนที่ 2: เซอร์กิตเบรกเกอร์ [S] 2020.

[3] UL 1699B:2018 การป้องกันวงจรไฟฟ้าโซลาร์เซลล์ (PV) DC Arc-Fault [S] 2018.
