อุปกรณ์ป้องกันไฟกระชากกระแสตรง 1500V DC

อุปกรณ์ป้องกันไฟกระชากกระแสตรง SYS5-40P 1500V DC จัดทำโดยประเทศจีน ผู้ผลิต Zhejiang Soutya New Energy LLC เป็น 500–1500 V DC, T2-class SPD ที่มีกระแสคายประจุสูงสุด 40 kA และการป้องกันแรงดันไฟฟ้า ≤5.2 kV ระดับที่มีการตัดการเชื่อมต่อความร้อนอย่างปลอดภัยและรีโมทเปลี่ยน หน้าสัมผัสส่งสัญญาณสำหรับการรวม SCADA ออกแบบมาเพื่อป้องกันไฟกระชากใน อาร์เรย์ PV ระดับอรรถประโยชน์, BESS แบบคอนเทนเนอร์ และการชาร์จ EV กำลังสูง โครงสร้างพื้นฐาน

สถานการณ์การใช้งาน

1.โซลาร์ฟาร์มขนาด 1500 V อเนกประสงค์

ภายในตู้ DC ของสถานีอินเวอร์เตอร์ขนาด 3.3 MW หนึ่ง SPD ต่ออินพุต MPPT ป้องกันฟ้าผ่าทั้งทางตรงและทางอ้อม ระดับการป้องกัน 5.2 kV ตรงตามการประสานงานของฉนวน 6 kV ในขณะที่ฟีดเอาต์พุตหน้าสัมผัสระยะไกล โรงงาน SCADA สำหรับการตรวจสอบไฟกระชากแบบรวมศูนย์

2.ตู้คอนเทนเนอร์ BESS (2–5 MWh)

บนคลัสเตอร์บัสแบตเตอรี่ 1200–1500 V นั้น SPD จะติดตั้งบนรางด้านข้าง ฟิวส์; หน้าสัมผัสแห้งที่ตัดการเชื่อมต่อความร้อนจะต่อเข้ากับ PCS วงจรหยุดฉุกเฉิน จะบล็อกคอนเวอร์เตอร์ทันทีหาก SPD ล้มเหลว และป้องกันการแพร่กระจายของส่วนโค้ง

ฮับการชาร์จที่รวดเร็วเป็นพิเศษ 3.1500 V ≥360 kW

ทั้งตู้เรียงกระแส 1500 V บัส และรถสลับแบตเตอรี่ 1000 V วงจรขนานกับ SPD ซึ่งจำกัดกระแสไฟกระชากด้านหน้าที่สูงชันที่ 2 kV/µs คอนแทคเตอร์กำลังสูงและการป้องกันโมดูล IGBT 1700 V

4.ระบบติดตาม Agro-PV ในภูมิประเทศที่เป็นภูเขา

ตัวป้อนมอเตอร์ติดตาม (1000 V) ทำงานควบคู่ไปกับสาย 1500 V เป็นเวลานาน ระยะทาง; SPD ที่ติดตั้งในกล่องรวมสัญญาณของตัวติดตามจะป้องกันการเหนี่ยวนำ เพิ่มขึ้นจากการมีเพศสัมพันธ์ในสตริงและหลีกเลี่ยง PID และ Combiner-box การสลายตัวของฉนวน

5. แพลตฟอร์มบูสเตอร์ PV นอกชายฝั่ง

ในแผงรวบรวม 1500 V DC ด้านบน ขั้วต่อทองแดงชุบนิกเกิล เคลือบด้วยสเปรย์ป้องกันเกลือ สัญญาณระยะไกลจะถูกแปลงผ่านทาง ไฟเบอร์ออปติกไปยังศูนย์ควบคุมบนบก ช่วยให้สามารถแสดงสถานะไฟกระชากแบบเรียลไทม์ เฝ้าระวังห่างจากฝั่ง 40 กม.

พารามิเตอร์ทางเทคนิค

หมายเหตุ: SPD ประเภท T2 ใช้เป็นหลักในตู้ขาเข้าหลักของ ระบบจำหน่าย

อุปกรณ์เสริม

อุปกรณ์แยกความล้มเหลว

อุปกรณ์ป้องกันไฟกระชากติดตั้งอุปกรณ์ป้องกันความล้มเหลว เมื่อตัวป้องกันพังเนื่องจากความร้อนสูงเกินไป อุปกรณ์นี้สามารถ ตัดการเชื่อมต่อโดยอัตโนมัติจากโครงข่ายไฟฟ้าในขณะที่ให้ สัญญาณบ่งชี้ เมื่อตัวป้องกันทำงานได้ตามปกติ ไฟแสดงสถานะ หน้าต่างแสดงเป็นสีเขียว หลังจากการแยกความล้มเหลว หน้าต่างจะแสดงเป็นสีแดง

อุปกรณ์สัญญาณเตือนภัยระยะไกล

ตัวป้องกันสามารถผลิตได้ด้วยหน้าสัมผัสสัญญาณระยะไกล อุปกรณ์นี้ รวมถึงชุดของหน้าสัมผัสแบบเปิดตามปกติและแบบปิดตามปกติ เมื่อ ตัวป้องกันทำงานได้ตามปกติ มีการเชื่อมต่อหน้าสัมผัสแบบปิดตามปกติ หากตัวป้องกันหนึ่งหรือหลายโมดูลล้มเหลว หน้าสัมผัสจะเปลี่ยนจาก ปกติปิดเป็นเปิดตามปกติ เปิดใช้งานผู้ติดต่อเปิดตามปกติเพื่อ ส่งสัญญาณผิดออกไป

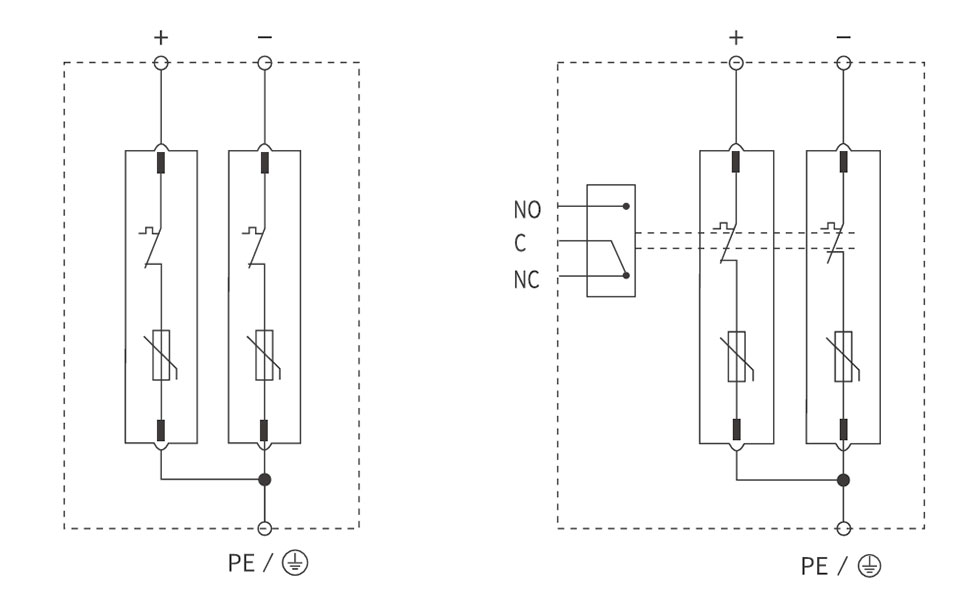

แผนภาพการเดินสายไฟ

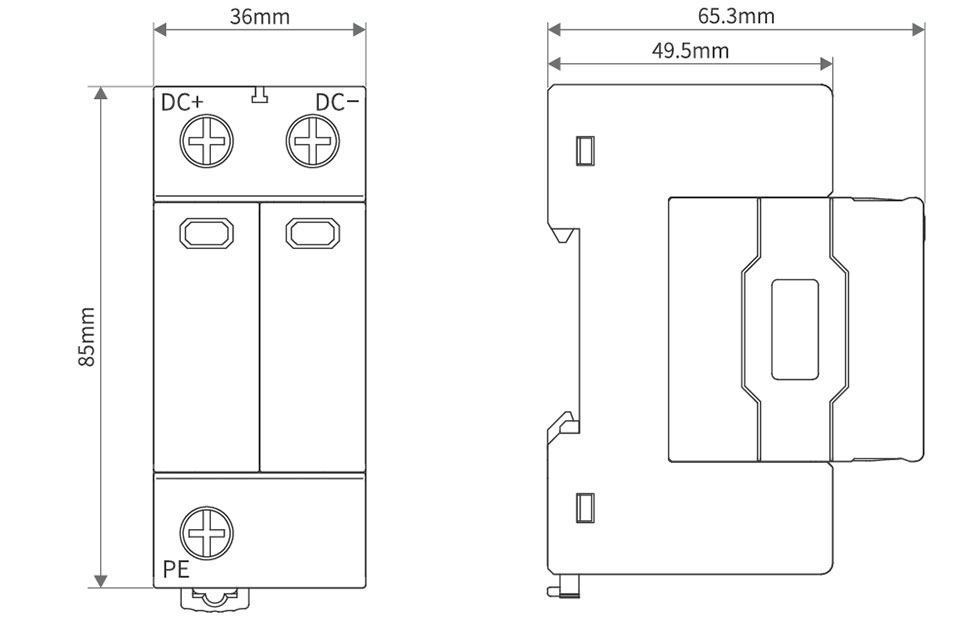

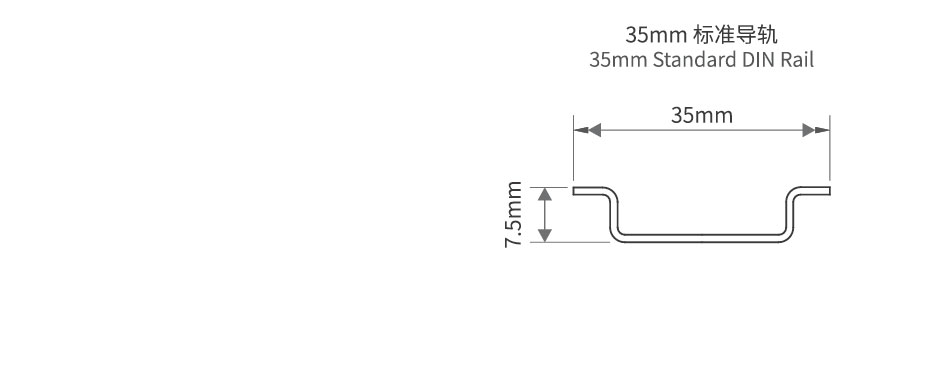

ลักษณะและขนาดการติดตั้ง
